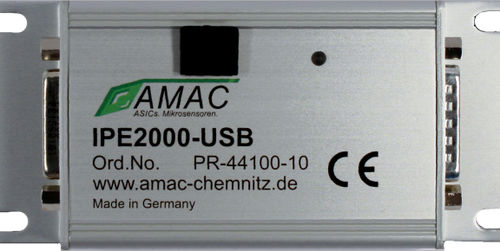

Interpolador de 3 canais IPE2000

programávelcom interface SPIpara sistema de medição

A unidade de interpolação programável IPE2000 - USB destina-se à ligação a sistemas de medição incremental de posição e ângulo com sinais de entrada sinusoidais deslocados em fase de 90°. Pode ser utilizado num grande número de sistemas codificadores que funcionam de acordo com uma grande variedade de princípios de medição, operar. O IPE2000 - USB realiza uma subdivisão dos períodos de sinal até 2048 vezes. A unidade de interpolação funciona tanto com sinais de entrada com uma ponta como com sinais de entrada diferenciais. A configuração pode ser feita através da EEPROM ou via USB. O Possibilidade de equipar a unidade com uma interface de série e/ou um conversor de corrente / tensão activo. Um controlo de ganho e desvio específico da AMAC, bem como a possibilidade de correcção de fase do GC-IP2000 interno, garantem uma alta precisão de medição em condições industriais. A unidade pode ser ligada a um contador ou controlador padrão através da interface RS422. A tensão interna de funcionamento é de 5 VDC. As funções do circuito de interpolação GC-IP2000, tais como filtros analógicos comutáveis ou histerese digital, tornam a unidade ideal para utilização em sistemas de controlo. - Entrada analógica Seno / cosseno / sinal de referência (índice); diferencial ou com uma ponta Amplitude nominal 1 Vpp / 500 mVpp / 250 mVpp / 75 mVpp Frequência máxima de entrada 260 kHz para todas as resoluções Opcional: conversor de corrente / tensão activo para a utilização de codificadores com interface de corrente -Taxa de interpolação - 2048 / 2000 / 1600 / 1024 / 1000 / 800 / 512 / 500 / 400 / 256 / 200 / 128 / 100 Sinais de saída valor do contador de 30-bit via USB, interface de série (SPI) opcional Taxa de dados até 500.000 leituras por segundo 90 ° sequências rectangulares (A / B / Z)
