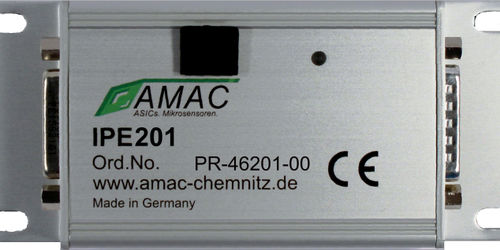

Interpolador de 3 canais IPE201

programávelcom interface ABZcom interface BiSS

A unidade de interpolação programável IPE201 destina-se à ligação a sistemas de medição incremental de posição e ângulo com sinais de entrada sinusoidais que são deslocados em 90º. Pode ser operado num grande número de sistemas codificadores que funcionam de acordo com os mais variados princípios de medição. O IPE201 divide os períodos de sinal até 256 vezes. A unidade de interpolação funciona tanto com sinais de entrada com uma ponta como com sinais de entrada diferenciais. A configuração tem lugar ou via USB, a interface SSI / BiSS ou a EEPROM interna do GC-IP201B. Também é possível equipar a unidade com um interface SPI (sistema de 3,3V ou 5V). Um controlo de ganho e desvio específico da AMAC, bem como a possibilidade de correcção de fase do GC-IP201B interno, asseguram uma alta precisão de medição em condições industriais. A unidade pode ser ligada a um contador padrão ou a um controlo (estado da entrega) através da interface RS422. Em alternativa, é possível reconfigurar o IPE201 via USB e ligá-lo a um mestre SSI / BiSS. A tensão de funcionamento é de 5 VDC. As funções do circuito de interpolação GC-IP201B, tais como filtros analógicos comutáveis ou histerese digital, tornam a unidade ideal para utilização em sistemas de controlo.
