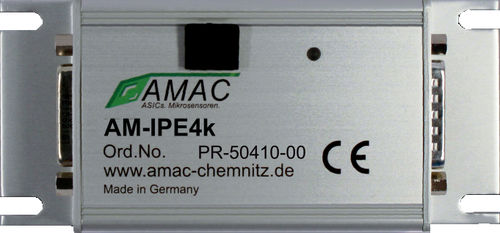

Interpolador de 3 canais AM-IPE4k

programávelcom interface ABZcom interface SPI

A unidade de interpolação programável IPE4k destina-se à ligação a sistemas de medição de posição e ângulo incremental com sinais de entrada sinusoidais que são deslocados em 90°. Pode ser operado num grande número de sistemas codificadores que funcionam de acordo com os mais variados princípios de medição. O IPE4k realiza uma subdivisão dos períodos de sinal até 4096 vezes. A unidade de interpolação funciona tanto com sinais de entrada com uma ponta como com sinais de entrada diferenciais. A configuração pode ser feita através da EEPROM ou via USB. É também possível equipar a unidade com uma interface serial e/ou um conversor de corrente / tensão activo. Um controlo de ganho e desvio específico da AMAC, bem como a possibilidade de uma correcção de fase do AM-IP4k interno, garantem uma alta precisão de medição em condições industriais. A unidade pode ser ligada a um contador ou controlador padrão através da interface RS422. A tensão interna de funcionamento é de 5 VDC. As funções do circuito de interpolação AM-IP4k, tais como filtros analógicos comutáveis ou histerese digital, tornam a unidade ideal para utilização em sistemas de controlo. Entrada analógica Seno / cosseno / sinal de referência (índice); diferencial ou com uma ponta Amplitude nominal 1 Vpp / 500 mVpp / 250 mVpp / 75 mVpp Frequência máxima de entrada até 220 kHz ABZ - sinal de onda quadrada de 90° (A / B / Z) Largura ajustável do sinal de índice Z entre ¼ e 1 período A / B Sinal de erro Interrupção do sinal para microcontrolador
