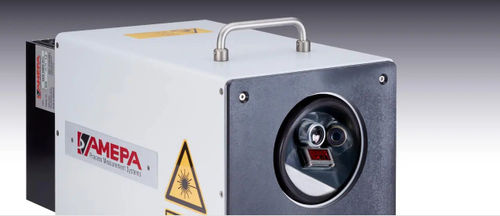

Sistema de medição de rugosidade WMS 100

de ondulaçãoa laserpara material em folhas

As medições on-line da AMEPA do perfil da superfície proporcionam vantagens fundamentais para o cliente: Visualizar e documentar a distribuição da ondulação e rugosidade ao longo de todo o comprimento da bobina ou tira Detectar eficientemente valores de ondulação e rugosidade fora da tolerância, que podem ser causados por Rugosidade de entrada da matéria-prima Desgaste dos rolos de trabalho Parâmetros de processo incorrectos Fornecer dados em linha para determinar o tempo óptimo para alterar os rolos de trabalho Fornecer o valor de rugosidade Wsa e o valor de rugosidade Ra como um input para o controlo do processo Reduzir o número de medições offline com instrumentos stylus Os benefícios Preciso Gama de medição para Wsa de 0,1 a 1 µm, gama de medição para Ra de 0,3 a 3 µm, RPc 30 a 120 cm-1 Accionamento para Wsa 0,001 µm, accionando para Ra 0,01 µm Frequência de medição para Wsa medindo até um máximo de 1 Hz Ra medidas com corte selecionável de 0,8 ou 2,5 mm WMS medindo paralelamente ao sentido de rolamento Ver campo de 1,2 х 0,4 mm, linha de medição de 1200 х 3,5 µm (resolução espacial como uma ponta de estilete) Eficiente Redução das medições de stylus demoradas na linha e no laboratório Wsa medições possíveis até uma velocidade de 180 m/minuto Detecção pontual de valores de ondulação, que estão fora das tolerâncias especificadas, para um controlo óptimo do processo, tempos de resposta curtos, aumento da dinâmica Versátil Medição independentemente das condições de luz Medição sem contacto em todas as áreas de superfície de qualidade, alumínio (acabamento de fresa e EDT) ou aço (Z, ZE, ZF) cada uma em EDT, EBT ou Pretexturização
