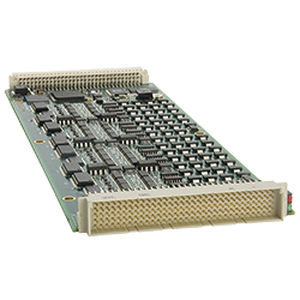

Sistema de aquisição de dados multicanal EX1200-7500

de embutirprogramávelcom E/S digital

- Oito portas de 8 bits de E/S cada - Capacidade de alta corrente para controlo de relés externos, dissipador de 300 mA - Simular e receber dados digitais a taxas de amostragem até 2 MHz - As tensões de saída seleccionáveis variam de 3,3 V a 60 V - Configuração de saídas e entradas de varrimento como parte do motor de sequenciação de medição EX1200 O EX1200-7500 é um módulo de E/S de alto desempenho com oito portas de 8 bits (64 canais). Cada porta pode ser configurada como uma entrada ou saída sob controlo de programa. A E/S pode ser com buffer único, para fornecer acesso a dados em tempo real, ou com buffer duplo, para fornecer dados sincronizados. O EX1200-7500 tem a flexibilidade de obter os relógios de entrada e saída do painel frontal permitindo sincronizar um número muito grande de canais para recolher ou apresentar dados a um UUT. Além disso, os dados de entrada podem ser carimbados com precisão IEEE-1588 como parte do motor de digitalização EX1200. Memória profunda a bordo (até 1 MB) pode ser utilizada para gerar padrões nos canais de saída a taxas até 2 MHz. A fim de facilitar a cablagem global do sistema, todos os díodos de fixação e canais colectores abertos podem ser puxados internamente, em vez de o serem por canal. Cada canal pode afundar 300 mA, e inclui díodos de aperto incorporados, tornando este módulo ideal para conduzir e detectar dispositivos externos, tais como relés.
