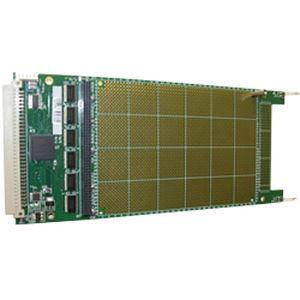

Placa de E/S digital SMP7000-XX series

VXIPCBconfigurável

- 96 linhas digitais configuráveis como entrada ou saída - Cinco calhas de alimentação eléctrica disponíveis para desenhos personalizados - Misturar e combinar com módulos SMIP padrão de comutação e E/S digital para criar configurações de alta densidade - O driver VXIplug&play simplifica o desenvolvimento de software - Cabeçalho de conector de bordo para uma migração simplificada para a implementação de PCB - Acesso ao relógio de 16 MHz para utilização em desenhos complexos - Múltiplas opções de conectores no painel frontal O SMP7000-xx é um módulo de protótipos de uso geral que aproveita a modularidade do SMIP e a arquitectura de interface com o VXIbus para fornecer mais de 24 polegadas quadradas de bens imóveis que estão disponíveis para desenhos definidos pelo utilizador. Os engenheiros de sistemas podem incorporar os seus próprios desenhos dentro de um portador SMIP padrão e combiná-lo com produtos, tais como comutação RF de 1,8 GHz ou 16 A relés que já estão disponíveis na plataforma. Módulos DAC personalizados, ou cartões I/O digitais com níveis lógicos personalizados podem ser facilmente acomodados dentro do espaço disponível na placa de pão. O SMP7000-xx fornece acesso a 96 linhas de E/S digitais e cinco calhas de alimentação fundidas para interface com lógica definida pelo utilizador. Os desenhos personalizados podem ser dispostos no padrão de furo passante disponível no espaço da placa de pão. É fornecido um cabeçalho de conector para facilitar a migração do desenho personalizado para uma disposição de placa de circuito impresso. Isto permite a utilização de de múltiplas possibilidades de E/S no painel frontal, desde conectores DIN de 15p Dsub a 160p de alta densidade. Todas as 96 linhas digitais são mapeadas para espaço alargado de memória VXI para acesso directo ao registo. O suporte API também é fornecido através do driver padrão SMIP VXIplug&play, reduzindo o tempo necessário para o desenvolvimento de software.
