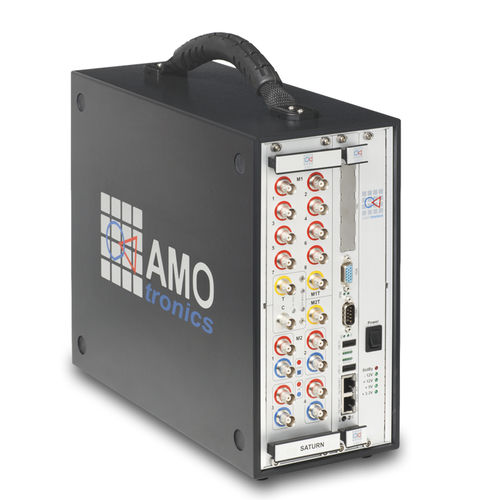

Sistema de aquisição de dados de 16 canais SATURN FastScan

104 canaisde 32 canaisde 56 canais

O “sinal que calcula a média” é utilizado nas aplicações múltiplas em que a procura na definição e na precisão não pode ser alcançado devido ao ruído aleatório e a uma relação de relação sinal-ruído pobre (SNR). Se um sinal repetitivo está sendo adquirido diversas varreduras em seguido exatamente provocadas) o cálculo da média múltiplo das épocas (daquelas varreduras pode quase eliminar únicos picos e o ruído branco ao preservar a forma original do sinal, amplitude, fase, repica etc. A opção de SATURN FastScan utiliza esta tecnologia e executa-a na lógica do hardware de um registrador transiente de SATURN. Isto conduz a uma definição significativamente aumentada e a um alcance dinâmico melhorado para os casos do uso que exigem altamente taxas da aquisição. Fatos chaves da opção de SATURN FastScan Taxa livremente evolutiva da amostra até 100 Megasamples/s pelo canal 18 bocado ENOB @ 100MS/s 108dB SNR resultante +/-100mV à escala configurável da entrada 100V >Uma largura de banda análoga de 80 megahertz (DB <3) Até 1 milhão varreduras provocadas em seguido com período constante da medida Atraso mínimo entre as únicas varreduras <2µs Disparadores livremente configuráveis Uma memória de 1 GB pelo canal para as gravações longas (1,28 segundos/canal para 100MS/s) Até 28 diferenciais ou canais único-terminados 100% aquisições síncronos
