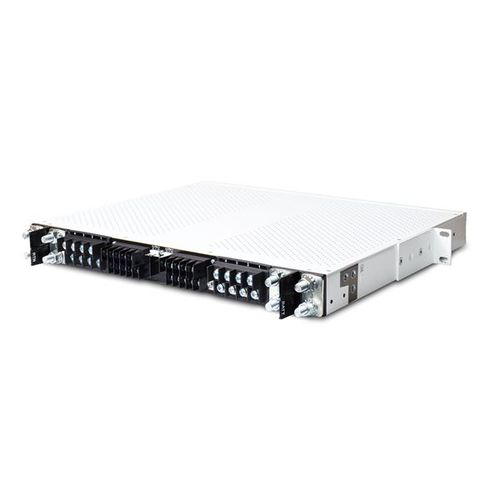

Quadro elétrico equipado 240GT54/nrg240GT54 series

para disjuntorpara distribuição elétrica

Esta plataforma fornece acesso frontal à configuração do interrutor de ativação/desativação do alarme para locais de fusíveis ou disjuntores TPA não instalados. Também inclui indicadores LED frontais para alarmes de alimentação/fusíveis, estado de monitorização, ligações traseiras para alarmes de relé de forma C e ligações nrgSMART opcionais. Cada uma das alimentações de 240A fornece energia para até cinco GMT e quatro posições de saída de TPA ou disjuntores. O painel inclui suportes de fusíveis 1RU TPA amovíveis. Estes porta-fusíveis TPA 1RU possuem um punho frontal ergonómico para fácil remoção, tampa superior deslizante para proteger o fusível de cima e êmbolo de alarme vermelho para indicar um fusível avariado. Os disjuntores são um acessório opcional e podem ser instalados com uma tampa protetora para proteger contra uma ligação ou desligamento involuntário. As tampas dos disjuntores estão incluídas em todos os painéis. Os fusíveis GMT substituíveis no terreno estão disponíveis de 18/100A a 20A. Os fusíveis TPA estão disponíveis de 5A a 50A por posição. Os disjuntores estão disponíveis de 5A a 60A por posição. O painel suporta tensões universais (±12VDC a ±48VDC). A tensão universal (±12VDC, ±24VDC e ±48VDC) permite a padronização num único número de peça para várias tensões Fusíveis de até 50A ou disjuntores de 60A para distribuição a uma variedade de elementos de rede Conformidade com UL e NEBS para garantir a segurança padrão da indústria e requisitos funcionais Os contactos de relé de forma C proporcionam ligações de alarme fiáveis Porta-cartões de designação integrado para uma identificação simples do circuito LEDs de alarme de falha indicam falhas de fusível e de energia
