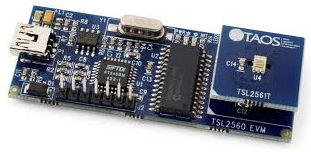

Sensor de luz ambiente TSL25 series

visívelde fotodíodode infravermelho

Conversor de luz para digital com interface I2C Características - Arquitectura patenteada de duplo díodo - gama dinâmica 1M:1 - Função de interrupção programável - Interface digital I²C - Disponível em embalagens chip-scale de 1,25 mm x 1,75 mm ou TMB de 2,6 mm x 3,8 mm ou Dual de 2 mm x 2 mm - - Flat no-lead (FN) Vantagens - Permite a operação em ambientes com luz infravermelha - Permite o funcionamento em ambientes escuros ou com luz solar intensa - Reduz a sobrecarga de interrupções do microprocessador - A interface digital é menos susceptível ao ruído - Reduz os requisitos de espaço na placa, simplificando os projectos Parâmetros do produto Tensão de alimentação [V]: 2,7 - 3,6 Interface: I2C - VDD Programável: Ganho, tempo de integração, interrupção Máx. Lux: 40000 Gama de temperaturas [°C]: -30 a 70 Encapsulamentos: (6-Pin) CL, FN, CS, T Observações: Não recomendado para novos projectos. Consulte a família de dispositivos TSL2572x. Descrição geral O TSL2561 é um conversor de luz para digital que transforma a intensidade da luz num sinal digital de saída capaz de uma interface I2C. Cada dispositivo combina um fotodíodo de banda larga (visível e infravermelho) e um fotodíodo de resposta a infravermelhos num único circuito integrado CMOS capaz de fornecer uma resposta quase fotópica numa gama dinâmica efectiva de 20 bits (resolução de 16 bits). Dois ADCs integradores convertem as correntes dos fotodíodos numa saída digital que representa a irradiância medida em cada canal. Esta saída digital pode ser introduzida num microprocessador onde a iluminância (nível de luz ambiente) em lux é derivada utilizando uma fórmula empírica para aproximar a resposta do olho humano. O dispositivo TSL2561 suporta uma interrupção de nível tradicional que permanece activada até que o firmware a elimine.
