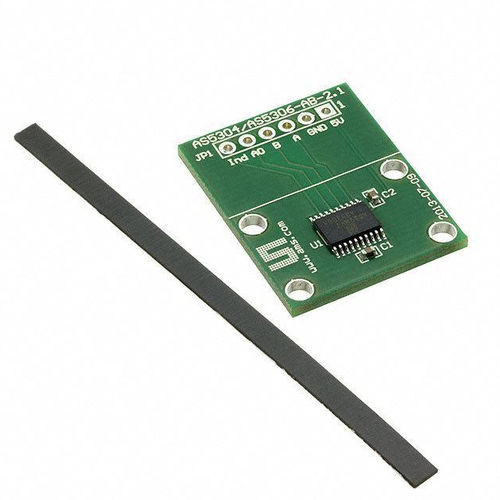

Sensor de posição linear AS5306 series

sem contato mecânicomagnéticoóptico

sensor de posição incremental linear de 160 passos com saída ABI Características Detecção de movimento e posição sem contacto Medição de alta velocidade Não necessita de programador Imune a campos magnéticos externos Vantagens Máxima fiabilidade e durabilidade em ambientes agressivos Controlo de movimentos a alta velocidade Fácil de utilizar Menor custo de material (não é necessária protecção magnética) Parâmetros do produto Resolução: 160 passos Comprimento mín. Comprimento mínimo do par de pólos [mm]: 2,4 Interfaces Saída: ABI Velocidade máx. Velocidade [m/s]: 12 Pacote: TSSOP-20 Qualificado para o sector automóvel Observações: Para linear: Utilizar banda magnética \ Para fora do eixo: Utilizar um íman em forma de anel Descrição geral O AS5306 é um sensor de posição incremental para aplicações lineares e rotativas fora do eixo, baseado na tecnologia de sensores magnéticos sem contacto. Para medir a posição e o movimento, tem de ser utilizada uma tira magnética multipolar ou um anel magnético. Existem 160 impulsos por cada par de pólos de 2,4 mm de comprimento na interface de saída em quadratura normalizada com um impulso de índice (= interface ABI) com uma velocidade máxima de 15 m/s. Com duas décadas de know-how em sistemas de sensores magnéticos, temos uma vasta experiência na selecção dos ímanes mais adequados. Os especialistas da ams recomendam os seguintes fornecedores de ímanes. Este produto é adequado para as seguintes aplicações: Controlo de velocidade e movimento do motor para aplicações fora do eixo Substituição de sistemas de sensores ópticos lineares e rotativos Controlo de mesas XYZ Máquinas CNC
