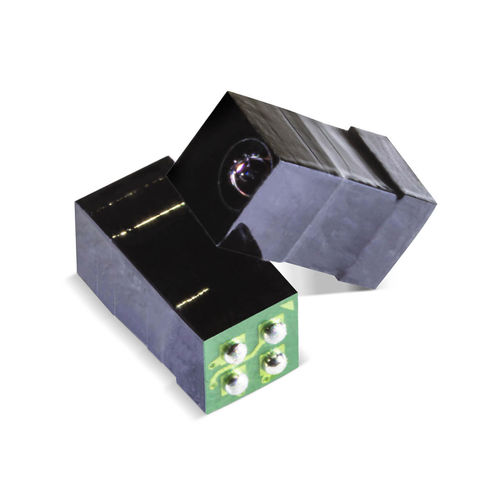

Sensor de imagem CMOS NanEye

de contatode infravermelho

Sensor de imagem CMOS miniatura Características Pegada de 1mm x 1mm com 4 almofadas de contacto Velocidade de fotogramas de 43-62 fps a uma resolução de 249x250 Possibilidade de conduzir um sinal através de um endoscópio de até 3 m Concebida com foco na eficiência de custos píxeis de alta sensibilidade de 3 mícrones com resolução de 62k píxeis (125k para módulo estéreo) Vantagens Concebido para os requisitos mais exigentes de espaços confinados Imagem suave e exacta Alcance mais alargado Aplicação económica de utilização única Visualize o invisível Parâmetros do produto Resolução [kP]: 62 Tamanho do pixel [µm]: 3 Tamanho [mm2]: 1 Tipo de obturador: Rolante Taxa de quadros [fps]: 62 Interface de saída: LVDS 1x 38Mbps Opção: Mono, RGB Embalagem: 2x2 SGA ou módulo com cabo Características especiais: Módulo com óptica integrada Descrição geral O NanEye é um sensor de imagem de tamanho miniatura para aplicações em que o tamanho é um factor crítico. A capacidade da cabeça de câmara para conduzir um sinal através de um cabo até 3 m torna-a o componente ideal para endoscópios de diâmetro mínimo. Com uma pegada de apenas 1mmx1mm, apresenta uma resolução de 249x250 com um pixel de obturador rolante de alta sensibilidade de 3um x 3um. O sensor tem uma elevada taxa de fotogramas de cerca de 43 fps a 62 fps, ajustável em função da fonte de alimentação. O sensor inclui um ADC de 10 bits e uma interface de dados LVDS de série de bits. A linha de dados é semi-dupla, de modo que a configuração pode ser comunicada ao sensor no travão de fotogramas.
