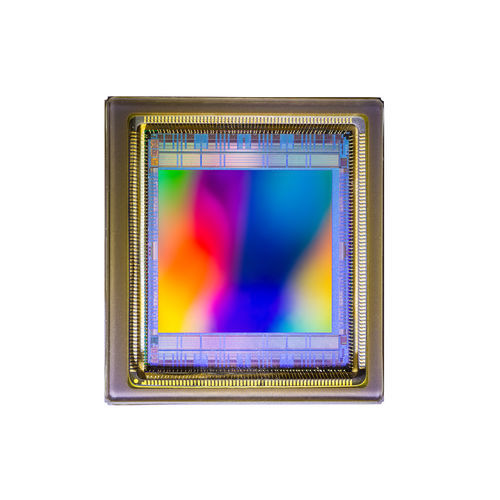

Sensor de imagem CMOS CSG14K

de infravermelhode alta velocidadede alta definição

Sensor de imagem que permite o controlo de qualidade na automatização de fábricas Características Alta velocidade, alta resolução Píxeis OB para correcções de desvio e ruído no chip Compressão de dados de saída Binning para maior FWC, DR e SNR Modo HDR de dupla exposição Possibilidade de disparo externo e controlo da exposição Recolha de estatísticas de imagem Pino compatível com CSG8K Vantagens SNR elevado para soluções de formato óptico de 1,05 Aplicações de alto desempenho Captura de objectos em movimento rápido Utilização em condições de pouca luz Câmara de pequenas dimensões Modos de funcionamento adaptados às necessidades da aplicação Descrição geral Com a CSG14K, a ams oferece um sensor de varrimento de área com obturador global de 14Mp, com píxeis de domínio de carga de 3,2μm para as aplicações de visão mecânica mais exigentes em tamanho óptico de 1". A família CSG inclui ADCs rápidos de 12 bits baseados em colunas para atingir taxas de fotogramas elevadas, líderes na indústria, a uma resolução total, permitindo uma inspecção mais rápida e uma maior produção de dados. A taxa de transferência de dados pode ser reduzida por subamostragem ou binning, permitindo taxas de fotogramas ainda mais elevadas. Os pixels pretos ópticos são utilizados para calibração automática do nível de preto e correcção do ruído de linha. A computação no pipeline ISP pode ser simplificada pelo histograma e pelas estatísticas de imagem que são calculadas no chip. É possível fazer o binning de pixels para melhorar o FWC, o DR e o SNR. Os modos HDR funcionam com dupla exposição. A exposição e a leitura podem ser accionadas externamente. A família CSG é fornecida em um pacote LGA de 218 pinos com 22 mm x 20 mm x 3,3 mm para designs ultracompactos (C-Mount) ultra-compacto. As aplicações típicas incluem vídeo 4K, automação de fábrica, sistemas inteligentes de sistemas de transporte inteligentes (ITS) e visão geral de máquinas.
