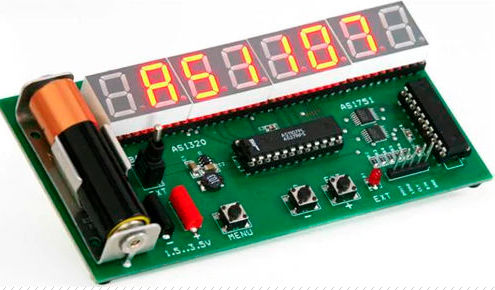

Driver de LED com circuitos integrados AS1104

com modulação de largura de pulso

iC de driver de LED directo de 4 canais de 40mA Descrição geral Os AS1101/AS1102/AS1103/AS1104 são controladores de LED concebidos para corresponder à polarização da fonte de corrente para qualquer cor de LED, incluindo branco e azul. Os dispositivos podem conduzir até 4 LEDs de alta corrente, e a corrente do LED é programável usando um resistor externo (resistência) programável utilizando uma resistência externa (R SET ). As correntes dos LEDs do AS1101 são 460 x ISET (por LED, típico) a uma tensão de cátodo do LED (V SAT) de 150mV e 650 x ISET (tip) a uma VSAT de 1V, em que I SET é a corrente através de R SET ligada ao pino CTRL. As correntes dos LEDs AS1102, AS1103 e AS1104 são 230 x I SET (por LED, típico) a uma VSAT de 150mV e 325 x ISET (típico) a uma VSAT de 1V. O AS1101, o AS1102 e o AS1104 incorporam uma funcionalidade de activação de chip através do pino ON. Quando os dispositivos estão desactivados, a corrente de alimentação cai para menos de 1μA. O AS1101, o AS1102 e o AS1103 estão disponíveis num pacote SC70 de 6 pinos; o AS1104 está disponível num pacote MSOP de 8 pinos 2 Características principais drivers de LED para LEDs conectados em paralelo queda de tensão ultra-baixa: menos de 150mV (para suporte de bateria de iões de lítio) controlo de luminosidade analógico e PWM até 80mA por LED (AS1101) até 40mA por LED (AS1102, AS1103, AS1104) sem interferência electromagnética, sem ruído de comutação a correspondência de corrente não requer componentes externos modo de desligamento ativo-baixo (AS1101, AS1102 e AS1103) corrente de desligamento baixa: Menos de 1pA pacote SC70-6 (AS1101, AS1102 e AS1103) pacote MSOP-8 (AS1104)
