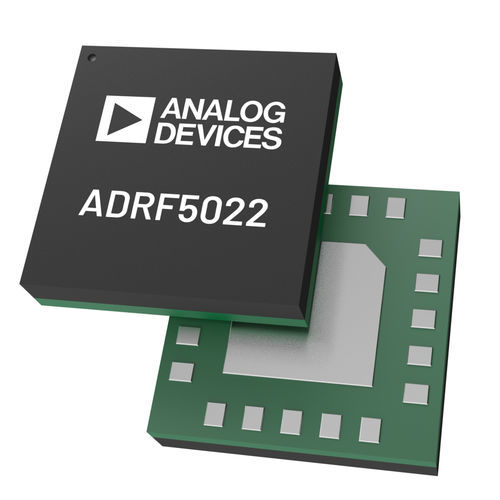

Circuito integrado modem de comunicação ADRF5022

RFde radarde radiocomunicação

O ADRF5022 é um interrutor SPDT (single-pole double-throw) não refletor, fabricado no processo de silício. O ADRF5022 opera de 100 MHz a 45 GHz com uma perda de inserção típica de 2,3 dB e isolamento de 43 dB. O dispositivo tem uma capacidade de manuseamento de potência de entrada de RF de 30 dBm para o percurso de passagem, 24 dBm para o percurso terminado e 30 dBm para a comutação a quente na porta comum de RF. O ADRF5022 requer uma alimentação positiva de +3,3 V e uma alimentação negativa de -3,3 V. O dispositivo utiliza controlos compatíveis com semicondutores de óxido metálico complementares (CMOS)-/transístor de baixa tensão para lógica de transístor (LVTTL). O ADRF5022 também pode funcionar com uma única tensão de alimentação positiva (VDD) aplicada enquanto a tensão de alimentação negativa (VSS) está ligada à terra. Nesta condição de funcionamento, o desempenho de pequenos sinais é mantido enquanto as caraterísticas de comutação, linearidade e desempenho de manuseamento de potência são reduzidas. Para mais pormenores, consulte a Tabela 2 na folha de dados. OADRF5022 é compatível com os pinos do ADRF5023, versão de corte de baixa frequência, que opera de 9 kHz a 45 GHz. O ADRF5022 é fornecido numa embalagem LGA (land grid array) de 20 terminais, 3,0 mm × 3,0 mm, compatível com RoHS, e pode funcionar entre -40°C e +105°C. APLICAÇÕES Teste e instrumentação Infraestrutura celular: onda milimétrica 5G Scanners industriais Caraterísticas Gama de frequências de banda ultra-larga: 100 MHz a 45 GHz Design não refletor Baixa perda de inserção 1.2 dB típico até 18 GHz 1.9 dB típicos até 40 GHz 2.3 dB típico até 45 GHz Alto isolamento: 43 dB típico a 45 GHz Elevada linearidade de entrada 0.1 dB de compressão de potência (P0.1dB): 31 dBm Interceção de terceira ordem (IP3): 55 dBm Elevado manuseamento de potência a TCASE = 85°C
