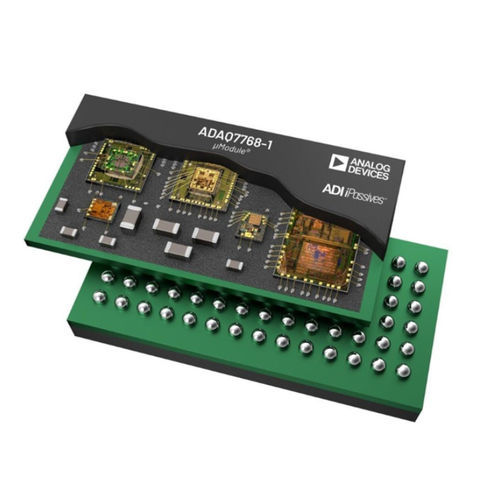

Placa de aquisição analógica ADAQ7768-1

O ADAQ7768-1 é um sistema μModule® de aquisição de dados (DAQ) de precisão de 24 bits que encapsula blocos de condicionamento, conversão e processamento de sinais num design de sistema em pacote (SiP) para o rápido desenvolvimento de sistemas DAQ de precisão altamente compactos e de elevado desempenho. O ADAQ7768-1 é composto por: Um amplificador de instrumentação de ganho programável (PGIA) de baixo ruído, baixa corrente de polarização e alta largura de banda, também capaz de amplificação e atenuação de sinal, mantendo alta impedância de entrada. Um filtro anti-aliasing de fase linear de quarta ordem, de baixo ruído. Um controlador ADC de baixo ruído, baixa distorção e elevada largura de banda, mais um buffer de reforço de linearidade opcional. Um ADC de 24 bits Σ-Δ de largura de banda média de alto desempenho com filtro digital programável. Um regulador linear de baixo ruído e baixa queda. Buffers de referência. Componentes passivos críticos necessários para a cadeia de sinal. O ADAQ7768-1 suporta sinal de entrada totalmente diferencial com uma gama máxima de ±12,6 V. Tem uma gama de tensão de modo comum de entrada de ±12 V com excelente rácio de rejeição de modo comum (CMRR). O sinal de entrada é totalmente tamponado com uma corrente de polarização de entrada muito baixa de 2 pA típica. Isto permite uma fácil correspondência da impedância de entrada e permite que o ADAQ7768-1 faça interface direta com sensores com elevada impedância de saída. As sete definições de ganho configuráveis por pinos oferecem uma gama dinâmica adicional do sistema e um melhor desempenho do ruído da cadeia de sinal com sinais de entrada de menor amplitude. Um filtro analógico passa-baixo de quarta ordem, combinado com o filtro digital programável pelo utilizador, garante que a cadeia de sinal está totalmente protegida contra o ruído de alta frequência e os tons fora da banda apresentados no nó de entrada, que podem voltar a entrar na banda de interesse.
