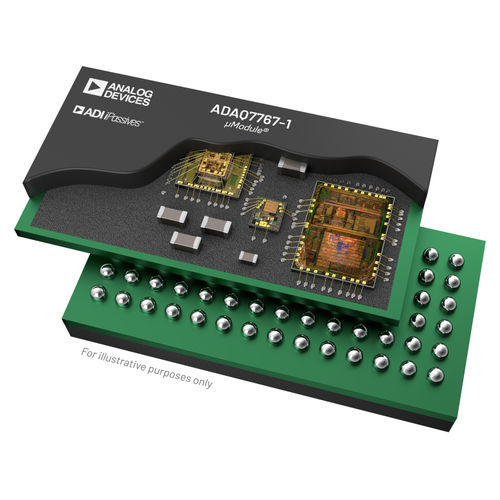

Placa de aquisição analógica ADAQ7767-1

digitais

O ADAQ7767-1 é um sistema μModule® de aquisição de dados (DAQ) de precisão de 24 bits que encapsula blocos de condicionamento, conversão e processamento de sinais num sistema em pacote (SiP) que permite o desenvolvimento rápido de sistemas DAQ de precisão altamente compactos e de elevado desempenho... O ADAQ7767-1 é constituído pelo seguinte: Um filtro anti-aliasing (AAF) de quarta ordem, de baixo ruído e fase linear Um driver ADC de baixo ruído, baixa distorção, alta largura de banda e ganho selecionável, além de um buffer opcional de aumento de linearidade Um ADC sigma delta de 24 bits de largura de banda média de alto desempenho com filtro digital programável Um regulador linear de baixo ruído e baixa perda de carga (LDO) Buffers de referência Componentes passivos críticos necessários para a cadeia de sinal O ADAQ7767-1 suporta uma grande variedade de tipos de entrada, que incluem sinais unipolares e bipolares de terminação única, pseudo-diferenciais e diferenciais, com uma gama diferencial máxima de ±28,672 V e uma gama de tensão de modo comum de -16 V a +12 V utilizando IN3. Com a precisão da tecnologia iPASSIVES™ da Analog Devices, o ADAQ7767-1 funciona com uma excelente relação de rejeição de modo comum (CMRR). Os três pares de definições de ganho selecionáveis por pinos oferecem uma gama dinâmica adicional do sistema e um melhor desempenho do ruído da cadeia de sinal com sinais de entrada de menor amplitude. Em aplicações que exigem alta impedância de entrada, o ADAQ7767-1 permite que o cliente escolha seu amplificador de entrada preferido. Um filtro analógico passa-baixo de quarta ordem, combinado com o filtro digital programável pelo utilizador, garante que a cadeia de sinal está protegida contra o ruído de alta frequência e os tons fora de banda apresentados no nó de entrada, que podem voltar a entrar na banda de interesse.
