Placa de aquisição analógica ADAQ4001

digitais16 bits

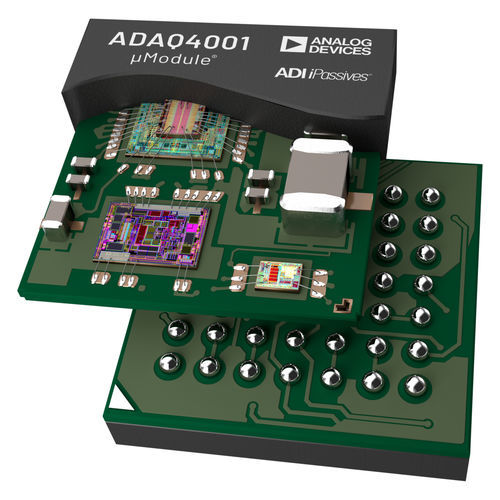

O ADAQ4001 é um μModule® de aquisição de dados de precisão (DAQ), solução de cadeia de sinal que reduz o ciclo de desenvolvimento de um sistema de medição de precisão, transferindo o desafio do design da cadeia de sinal da seleção de componentes, otimização e disposição do designer para o dispositivo. Utilizando a tecnologia system-in-package (SIP), o ADAQ4001 reduz o número de componentes do sistema final ao combinar vários blocos comuns de processamento e condicionamento de sinal num único dispositivo. Estes blocos incluem um conversor analógico-digital (ADC) de alta resolução de 16 bits, registo de aproximação sucessiva (SAR) de 2 MSPS, um amplificador de driver (FDA) ADC totalmente diferencial de baixo ruído e um buffer de referência estável. Utilizando a tecnologia iPassives® da Analog Devices, Inc., o ADAQ4001 também incorpora componentes passivos cruciais com características superiores de correspondência e desvio para minimizar as fontes de erro dependentes da temperatura e oferecer um desempenho optimizado (ver Figura 1 na folha de dados). O alojamento desta solução de cadeia de sinal num pequeno CSP_BGA de 49 esferas, 7 mm × 7 mm, passo de 0,80 mm, permite designs de formato compacto sem sacrificar o desempenho e simplifica a gestão da lista de materiais do sistema final. Este nível de integração do sistema torna o ADAQ4001 muito menos sensível à disposição da placa de circuito impresso (PCB), ao mesmo tempo que proporciona flexibilidade para se adaptar a uma vasta gama de níveis de sinal. A interface de utilizador série compatível com a interface periférica série (SPI) é compatível com a lógica de 1,8 V, 2,5 V, 3 V ou 5 V, utilizando uma alimentação VIO separada. O funcionamento especificado do ADAQ4001 é de -40°C a +125°C. APLICAÇÕES Equipamento de teste automático Automação de máquinas Controlos de processos Instrumentação médica
