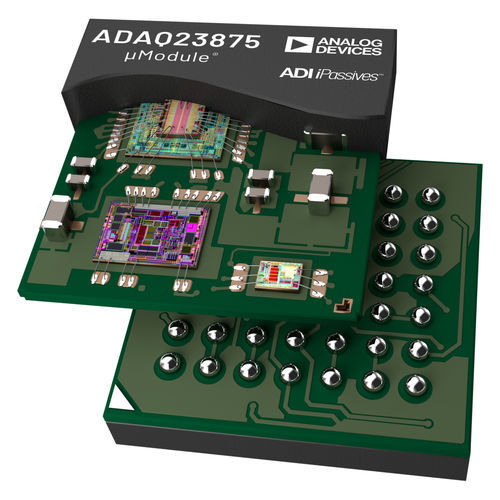

Placa de aquisição analógica ADAQ23875

digitais16 bits

O ADAQ23875 é uma solução de aquisição de dados de precisão, de alta velocidade, μModule® que reduz o ciclo de desenvolvimento de sistemas de medição de precisão, transferindo o peso da seleção de componentes, otimização e disposição do designer para o dispositivo. Utilizando a tecnologia system-in-package (SIP), o ADAQ23875 reduz a contagem de componentes do sistema final ao combinar vários blocos comuns de processamento e condicionamento de sinal num único dispositivo, resolvendo muitos desafios de design. Esses blocos incluem um driver (FDA) de conversor analógico-digital (ADC) de baixo ruído e totalmente diferencial, um buffer de referência estável e um ADC de registo de aproximação sucessiva (SAR) de alta velocidade, 16 bits e 15 MSPS. Utilizando a tecnologia iPassives® da Analog Devices, Inc., o ADAQ23875 também incorpora componentes passivos cruciais com características superiores de correspondência e desvio para minimizar as fontes de erro dependentes da temperatura e oferecer um desempenho optimizado (ver Figura 1). A rápida estabilização do estágio de driver do ADC, com entrada totalmente diferencial ou de terminação simples para diferencial e sem latência do SAR ADC, fornece uma solução única para arquitecturas de cadeia de sinal multiplexado com elevado número de canais e aplicações de circuito de controlo. O pacote CSP_BGA de dimensões reduzidas, 9 mm × 9 mm, permite instrumentos de formato mais pequeno sem sacrificar o desempenho. É possível o funcionamento com uma única fonte de alimentação de 5 V, obtendo-se um desempenho ótimo do dispositivo. O ADAQ23875 possui uma interface digital de sinalização diferencial de baixa tensão (LVDS) em série com modos de saída de uma ou duas vias, permitindo ao utilizador otimizar a taxa de dados da interface para cada aplicação. O funcionamento especificado do módulo μ é de -40°C a +85°C.
