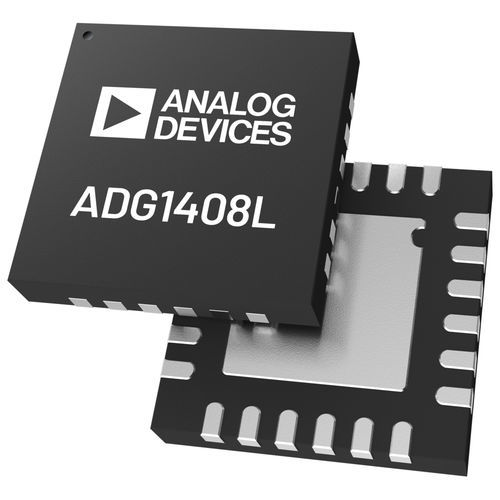

Multiplexer analógico ADG1408L

para o setor das telecomunicaçõesmulticanais

O ADG1408L é um multiplexador analógico monolítico iCMOS® de oito canais. O ADG1408L comuta uma das oito entradas para uma saída comum, conforme determinado pelas linhas de endereço binário de 3 bits, A0, A1 e A2. Uma entrada EN é utilizada para ativar ou desativar o dispositivo. Quando desativado, todos os canais são desligados. Quando ligado, cada canal conduz igualmente bem em ambas as direcções e tem uma gama de sinais de entrada que se estende até às alimentações. Uma fonte externa de baixa tensão VL proporciona flexibilidade para um controlo lógico inferior. O ADG1408L está em conformidade com a norma JEDEC de 1,2 V e 1,8 V. DESTAQUES DO PRODUTO 4 Ω de resistência típica a 25°C e a ±15 V de alimentação dupla. 0.5 Ω de flatness de resistência típica a 25°C e a ±15 V de alimentação dupla. Alimentação VL para compatibilidade de baixo nível lógico. Compatível com a norma JEDEC para níveis lógicos de 1,2 V e 1,8 V. Desligamento garantido quando as entradas digitais estão flutuantes. lFCSP de 24 condutores, 4 mm × 4 mm. APLICAÇÕES Sistemas FPGA e microcontroladores Substituição de relés Encaminhamento de áudio e vídeo Equipamento de teste automático Sistemas de aquisição de dados Sistemas de comunicação 4.7 Ω resistência máxima de ligação a 25°C a ±15 V de alimentação dupla 0.5 Ω de resistência típica plana a 25°C a ±15 V de alimentação dupla Totalmente especificado a ±15 V, +12 V e ±5 V Alimentação VL para compatibilidade de baixo nível lógico 1.compatível com o padrão JEDEC de 8 V (JESD8-7A) 1.compatível com o padrão JEDEC de 2 V (JESD8-12A.01) Funcionamento rail-to-rail Ação de comutação "break-before-make lFCSP de 24 condutores, 4 mm × 4 mm
