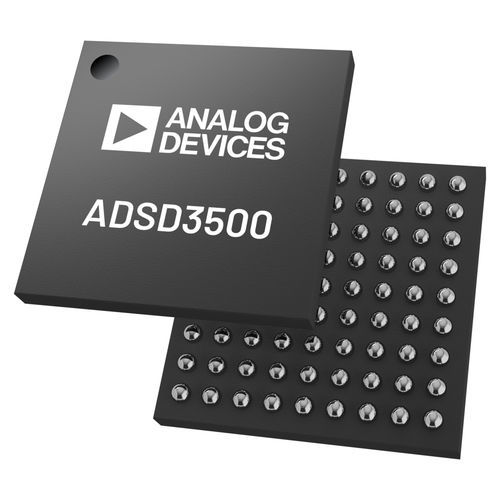

Microprocessador ARM ADSD3500

de sinal

O ADSD3500 é um processador de sinal de imagem de profundidade (ISP) Time-of-Flight (ToF) para produtos ToF da Analog Devices, como o ADTF3175 e o ADSD3030. O ISP de profundidade processa os quadros de fase brutos do gerador de imagens ToF, gerando os quadros finais de profundidade radial, brilho ativo (AB) e confiança. O ADSD3500 suporta o cálculo completo da profundidade, do brilho ativo e dos dados de confiança para uma resolução de 640x480, e o cálculo parcial da profundidade (desdobramento pré-fase) para uma resolução de 1024x1024. O fluxo de dados e de processamento é controlado utilizando o ARM® Cortex®-M33 integrado. O cálculo é efectuado utilizando hardware e memória dedicados, permitindo uma solução ISP de profundidade ToF de baixo consumo. O ADSD3500 também controla o arranque do módulo do sensor de imagem, o carregamento de dados de calibração e o acionamento de fotogramas. As portas do recetor (Rx) e do transmissor (Tx) de dados de imagem utilizam interfaces padrão MIPI (Mobile Industry Processor Interface) Camera Serial Link 2 (CSI-2). A programação e o funcionamento do processador são controlados através de interfaces de série QSPI, I2C e I3C de 4 fios. O ADSD3500 está disponível em um WLCSP de 3,47 mm x 3,47 mm e é especificado em uma faixa de temperatura operacional de -25°C a +85°C. APLICAÇÕES Sistemas de realidade aumentada (AR) Robótica Automação de edifícios Sistemas de visão artificial Caraterísticas Processador de profundidade para dispositivos de imagem Time-of-Flight da Analog Devices Processamento de profundidade total com resolução de 640x480, até 90 FPS Processamento parcial de profundidade a uma resolução de 1024x1024, até 30 FPS SRAM no chip para armazenamento em buffer e manipulação de quadros Processador Arm Cortex-M33 para controlo do fluxo de dados interface de recetor MIPI CSI-2 de 4 vias, 2,5 Gbps por via interface de transmissor MIPI CSI-2 de 2 vias, 2,5 Gbps por via
