Controlador de motor de passo TMCM-1316
bi-fásicoem malha fechadade um eixo

Controlador de motor de passo - TMCM-1316 - Analog Devices - bi-fásico / em malha fechada / de um eixo
Controlador de motor de passo - TMCM-1316 - Analog Devices - bi-fásico / em malha fechada / de um eixo
Guardar nos favoritos
Comparar


Características

Tipo de motor
de passo, bi-fásico
Outras características
em malha fechada, de um eixo, combinado
Tensão de saída

MÁX: 30 V

MÍN: 10 V

Corrente

5,7 A

Descrição

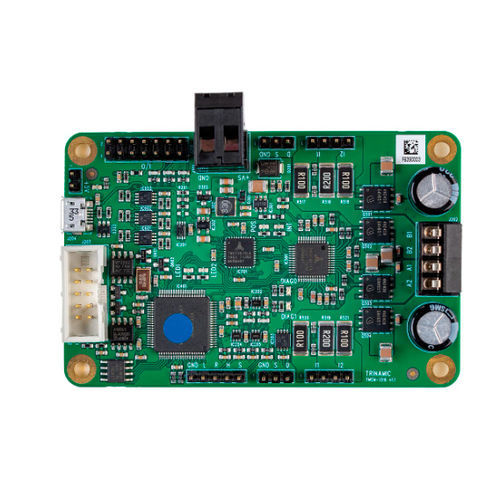

A TMCM-1316 é uma placa controladora/driver de motor de eixo único para motores de passo bipolares de 2 fases, incluindo operações em circuito fechado com codificador externo. Inclui a cadeia de controladores/condutores ADI TRINAMIC composta por TMC4361 e TMC5160 em combinação com um processador ARM Cortex-M4™ (MK20DX128VLK7). O módulo destina-se a ser uma plataforma de desenvolvimento totalmente funcional. Tudo o que precisa para começar é uma fonte de alimentação e o TMCL-IDE gratuito e fácil de utilizar da ADI Trinamic. Esta interface gráfica de utilizador permite uma configuração rápida e suporta a utilização de comandos em modo direto, monitoriza o comportamento em tempo real visualizado em gráficos e regista e armazena dados. APLICAÇÕES Automação de laboratórios Fabrico Robótica Automação de fábrica Teste e medição Avaliação da tecnologia Primeiras experiências com motores passo-a-passo Aplicações de passatempo Caraterísticas Rampas em forma de S + rampas SixPoint™ + rampas lineares Entradas e saídas multiusos

---
