Controlador de movimento de 1 eixo TMC457

de passo

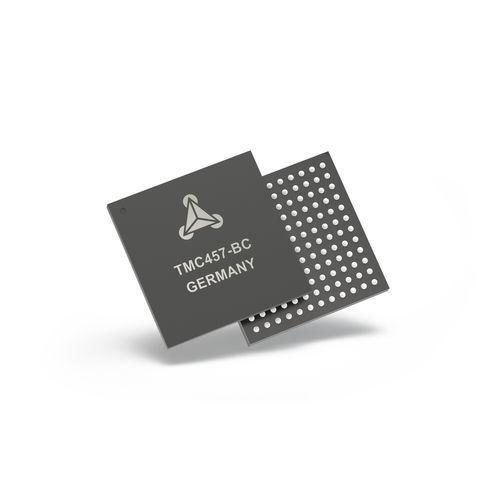

O TMC457 é um servo controlador de motores passo a passo e piezoeléctricos com rampas em forma de S para automação laboratorial, impressão 3D, scanners e outras aplicações de equipamento automatizado. O dispositivo pode ser utilizado como um gerador de rampa trapezoidal. Para além disso, o TMC457 é alimentado pela tecnologia ADI Trinamic ChopSync™. O dispositivo foi concebido para uma tensão de funcionamento de 1,5V e 3,3V. O TMC457 fornece um controlador SPI e uma interface de driver SPI, S/D. Além disso, possui uma interface de codificador incremental a/b/n. Aplicações: Equipamento médico e de laboratório com movimentos de alta velocidade, por exemplo, para manuseamento de líquidos Sistemas de colocação e posicionamento de topo / Accionamentos de elevada fiabilidade Posicionamento sub-micrométrico (motores piezoeléctricos) Estabilização ativa com codificador incremental e regulador PID rápido Caraterísticas Destaques: Rampas em forma de S e lineares Alteração em tempo real de todos os parâmetros tabela de consulta de microstep de 12 bits e 8192 entradas Interface de encoder incremental com escala Controlador PID easyPIDTM rápido e estável registos de 32 bits - de mHz a MHz / de nanómetro a metro Interface SPI para o microcontrolador Interruptor de referência e interruptores de paragem virtual Saída de passo / direção Saída de impulsos de posição Entrada escalonável de passo/direção Interface direta com os controladores de motores passo a passo da família TMC246/TMC249 com StallGuard™ Destaques (continuação): ChopSync™ integrado para a melhor gama de velocidades do motor com o controlador TMC24x Controlo analógico de alta resolução do controlador do motor através de DAC externo duplo de 12 bits Tipos de motores: Motores de passo de duas fases PiezoMotores (suporte de sequenciador direto para o motor PiezoLEGS® da PiezoMotor) Qualquer tipo de motor através da interface STEP/DIR
