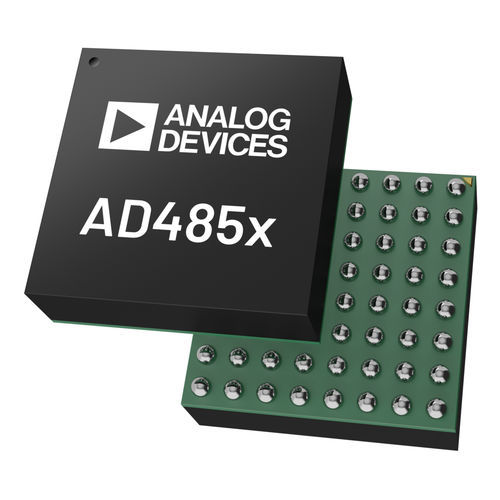

Sistema de aquisição de dados de tensão AD4855

para aquisição simultânea de amostragemcompacto

O AD4855 é um sistema de aquisição de dados (DAS) de amostragem simultânea de 8 canais, 16 bits e 250 kSPS com entradas diferenciais de ampla faixa de modo comum. A sua arquitetura funcional é apresentada na Figura 1. Operando a partir de uma alimentação de baixa tensão de 5 V, alimentações flexíveis de buffer de entrada e usando a referência interna de precisão de baixo desvio e o buffer de referência, o AD4855 permite que a faixa SoftSpan de cada canal seja configurada independentemente para corresponder à oscilação do sinal nativo da aplicação, minimizando o condicionamento adicional de sinal externo. Para maximizar ainda mais a faixa dinâmica de conversão única, o AD4855 incorpora a tecnologia SHDR (Seamless High Dynamic Range). Quando activada, o ganho do caminho do sinal de entrada do canal é automaticamente optimizado numa base de amostra a amostra, minimizando o ruído do conversor em cada amostra sem afetar a linearidade. A largura de banda de 11 MHz, os buffers analógicos de entrada de picoamp, a ampla faixa de modo comum de entrada e a taxa de rejeição de modo comum (CMRR) de 120 dB do AD4855 permitem que o DAS digitalize diretamente sinais de entrada com oscilações arbitrárias em INx+ e INx-. A flexibilidade do sinal de entrada, combinada com a não linearidade integral (INL) de ±160 μV, a ausência de códigos em falta a 16 bits, a relação sinal/ruído (SNR) de 94,6 dB e a gama dinâmica de 98,1 dB, fazem do AD4855 a escolha ideal para aplicações que requerem elevada exatidão, rendimento e precisão numa solução compacta. A possibilidade de sobreamostragem de 16 bits oferece melhorias adicionais na SNR e na faixa dinâmica. O ajuste opcional de offset, ganho e fase por canal proporciona a capacidade de calibrar e remover erros a nível do sistema a montante do DAS.
