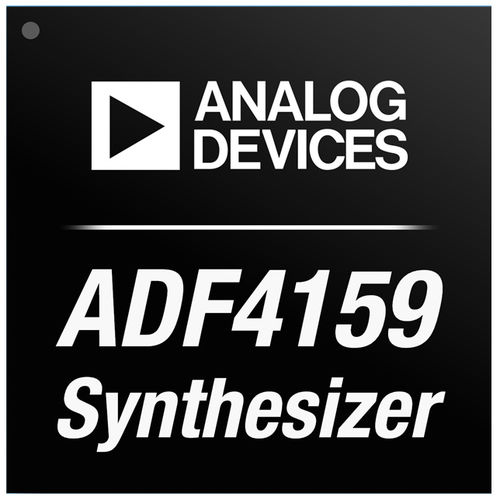

Sintetizador PLL ADF4159

de frequência

O ADF4159 é um sintetizador de frequência N fraccionado de 13 GHz com modulação e capacidade de geração de formas de onda rápidas e lentas. A peça utiliza um módulo fixo de 25 bits, permitindo uma resolução de frequência subhertz. O ADF4159 consiste em um detetor de frequência de fase digital de baixo ruído (PFD), uma bomba de carga de precisão e um divisor de referência programável. O interpolador fracionário baseado em Σ-Δ permite a divisão fracionária-N programável. Os registos INT e FRAC definem um divisor N global como N = INT + (FRAC/225). O ADF4159 pode ser usado para implementar a modulação de chaveamento por deslocamento de frequência (FSK) e chaveamento por deslocamento de fase (PSK). Os modos de varrimento de frequência também estão disponíveis para gerar várias formas de onda no domínio da frequência, por exemplo, formas de onda dente-de-serra e triangulares. As varreduras podem ser configuradas para serem executadas automaticamente, ou cada passo pode ser ativado manualmente por um impulso externo. O ADF4159 possui um circuito de redução de escorregamento de ciclo, que permite tempos de bloqueio mais rápidos sem a necessidade de modificações no filtro de loop. O controlo de todos os registos no chip é feito através de uma interface simples de 3 fios. O ADF4159 funciona com uma fonte de alimentação analógica na gama de 2,7 V a 3,45 V e uma fonte de alimentação digital na gama de 1,62 V a 1,98 V. O dispositivo pode ser desligado quando não está a ser utilizado. Aplicações Infra-estruturas de comunicações Equipamento de teste de comunicações Instrumentação Radares FMCW Largura de banda RF até 13 GHz Geração de rampa FMCW de alta e baixa velocidade o módulo fixo de 25 bits permite uma resolução de frequência subhertz Frequências PFD até 110 MHz Piso de ruído de fase normalizado de -224 dBc/Hz Funções FSK e PSK Geração de formas de onda dente de serra, triangular e parabólica Rampa sobreposta com FSK Rampa com 2 taxas de varrimento diferentes
