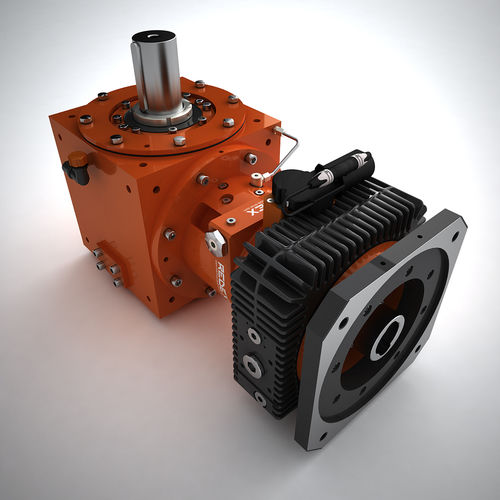

Redutor planetário MSR

de eixos ortogonais> 10 kNm2–5 kNm

A mesa giratória VTL MSR de 2 velocidades é uma nova tecnologia que combina duas caixas de engrenagens de ângulo recto de 2 velocidades para efectuar curvas de alta potência e movimentos precisos do eixo C para fresagem. Os pinhões de saída MSR fazem malha com a engrenagem do prato giratório. No modo de rotação, ambas as caixas de engrenagens motorizadas trabalham em conjunto partilhando a carga (50%-50%) e mantendo o tamanho do motor ½ de um motor de accionamento principal convencional. Durante o modo de posicionamento e fresagem (eixo C), uma caixa de engrenagem é pré-carregada contra a outra para eliminar a folga e assegurar um posicionamento preciso. Além disso, as mudanças de velocidade cobrem toda a gama de velocidade necessária com alta velocidade para tornear e baixa velocidade de torque elevado para fresagem. A carga completa é fornecida durante o torneamento e a folga é cancelada durante a moagem. O MSR é um sistema compacto que simplifica dramaticamente a cinemática da mesa giratória VTL e assegura um alto desempenho no que diz respeito à gama de velocidade, binário e precisão. Veja aqui os nossos outros desenhos de caixas de velocidades de 2 velocidades Características Accionamento da mudança de velocidade por motor de 24V DC, actuador pneumático ou hidráulico Relação Controlada por interruptores de proximidade integrados Eficiência de 95% Operação silenciosa O desenho em ângulo recto combina engrenagens cónicas retificadas em espiral com um planetário compacto As flanges de entrada acomodam a maioria dos motores de accionamento do eixo padrão Eixo de saída ou conexão oca estriada Arranjo optimizado de rolamentos de saída para aceitar os requisitos de carga e concentricidade da transmissão por pinhão
