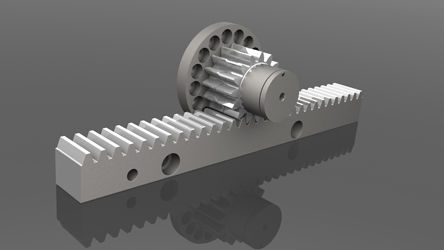

Cremalheira helicoidal PDP

retificadade precisãolinear

O Duplo Pinhão Pré-carregado, PDP, de Andantex (WMH Herion) foi concebido para fornecer um método rentável de eliminar a folga entre a cremalheira e o pinhão em aplicações de movimento linear de alta precisão. O PDP é feito de dois pinhões WMH retificados, cada um ½ a largura da cremalheira, ligados entre si através de um sistema patenteado de pré-carga que cancela a folga entre a cremalheira e o pinhão, proporcionando uma alternativa competitiva aos sistemas de accionamento por fuso de esferas. O torque de pré-carga do PDP é facilmente ajustado e as unidades estão equipadas com uma flange ISO 9409-1 para adaptação aos redutores de velocidade. O PDP pode ser combinado com redutores de precisão para proporcionar uma folga do sistema < 1 minuto de arco, eliminando assim a necessidade de dois redutores com pré-carga eléctrica (com 2 servomotores) em certas aplicações. O PDP é oferecido com engrenagens rectas (spur) ou helicoidais em módulos de 2 a 5 standard (módulos maiores a pedido) e aceita velocidades até 1200 RPM. A capacidade de torque varia de 55 - 1900 NM, dependendo do tamanho e do ajuste do torque de pré-carga. A Andantex pode oferecer soluções completas, incluindo redutores, PDP, cremalheira e sistemas automáticos de lubrificação de cremalheira.
