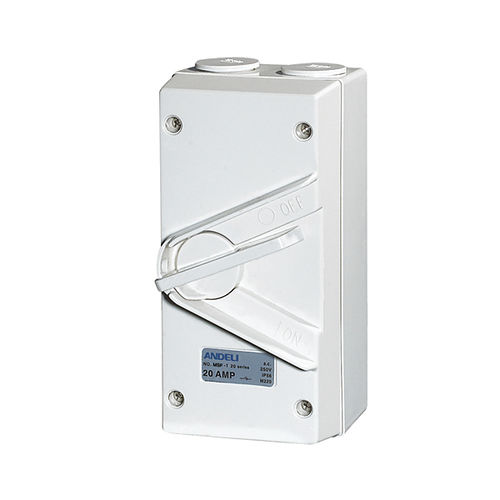

Interruptor de alavanca UKF series

2 polostripolarrobusto

1. Aplicação A série UKF de interruptores isoladores protegidos contra intempéries é uma gama robusta de interruptores adequados para praticamente qualquer aplicação externa. Estão incluídos na gama interruptores de singe, de pólo duplo e triplo de 20 a 80 Amps. O mecanismo montado na base proporciona uma terminação mais fácil e mais espaço para a cablagem. As dimensões dos interruptores são 165mm x 82mm com uma altura total de 85mm. As barras de ligação fixa à terra e neutra com parafusos de aperto duplos por túnel proporcionam comprimentos de decapagem iguais e aperto seguro para todos os cabos. Tamanho do furo do terminal de 5-6mm. Um recurso de segurança para montagem de interruptores em estruturas metálicas são as tampas isolantes que cobrem os parafusos de montagem da base para protegê-los totalmente de quaisquer cabos sob tensão. Cada unidade é fornecida com bujões e redutores aparafusados para fácil conexão a condutos de 25mm ou 20mm e tampas aparafusadas. As tampas roscadas devem ser insersas para garantir o grau de proteção IP. A base e a tampa resistentes ao impacto sobreviverão aos golpes mais duros em quase todas as instalações. As duas secções são seladas com uma junta de vedação contra intempéries. Para segurança, um furo de 7mm de diâmetro é fornecido para bloquear a alavanca na posição OFF. Barreiras de moulsed profundas protegem a alavanca de operação contra abuso físico ou comutação acidental. Todas as unidades estão em conformidade com a norma IEC60947-3. Minas, e, Energia, Sul, Austrália, Approvais. As cores padrão são Cinza e Branco. 1.Os cabos são ligados e desligados por cima. 2.Entradas e saídas do subsolo. 3.Entram e saem diretamente através do interruptor. 4.dois knockouts traseiros de 25mm são moldados na base para montagem de superfície com fios ocultos. Duas entradas roscadas de 25mm na parte superior e inferior (até 55 amperes) permitem quatro formas de cablagem à superfície do interruptor.
