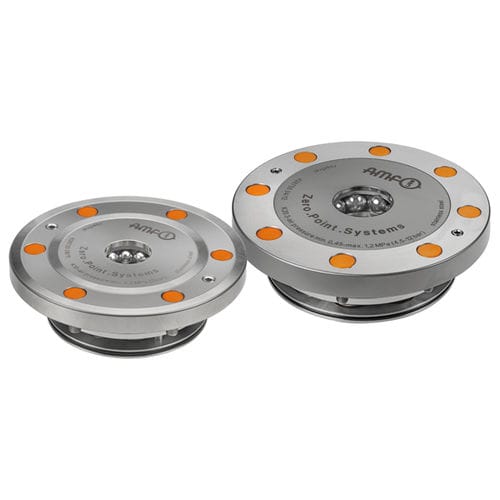

Cilindro de fixação ponto zero de embutir 6108LA-XX series

rápidoredondo

Desenho: Sopro central, controlo de apoio e controlo de bloqueio. Sistema de fixação de ponto zero para soluções de automatização para uma fixação optimizada em termos de tempo de preparação com processamento de corte e sem corte em todas as áreas, também na indústria alimentar, farmacêutica e química. Nota: Controlo de bloqueio: Pressão estática com módulo de aperto aberto, fluxo apenas com módulo de aperto bloqueado. Controlo de apoio através da função blow-out: Pressão estática com palete intercambiável suportada. O módulo de fixação de instalação é aberto pneumaticamente e bloqueado mecanicamente por força de mola. O desacoplamento subsequente da linha de pressão é possível em qualquer altura (o módulo é fixado à pressão normal). O módulo de aperto tem cinco ligações: 1 = abertura pneumática 3 = pneum. blow-out 4 = controlo de abertura pneumática, entrada 5 = ventilação 8 = controlo de bloqueio pneumático, entrada A pedido: - Diagrama de instalação - Outras opções de automatização
