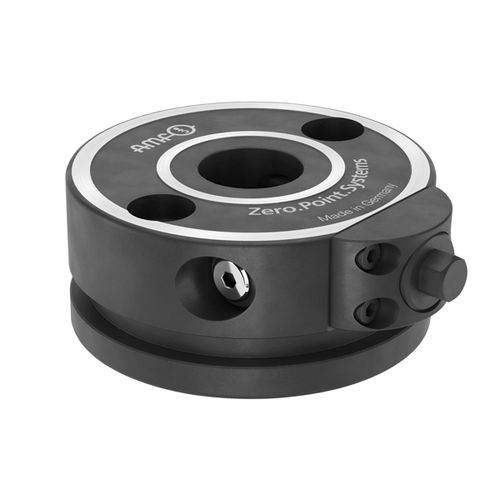

Sistema de centragem e fixação ponto zero mecânico 6208 series

em aço

Sistema de fixação mecânica de ponto zero com ranhuras de indexação compensadas em 90° para uma fixação optimizada no tempo durante o corte e maquinação sem corte. Especialmente adequado para a concepção modular de soluções de fixação através de sistema de fixação de ponto zero. O módulo de fixação da montagem mecânica com ranhuras de indexação compensadas por 90° tem elevadas forças de retenção, inserção e fecho. O módulo de fixação pode ser posicionado na mesa da máquina e fixado através de elementos de fixação mecânicos na borda de fixação circunferencial. O furo de posicionamento para marcação de mangas e um furo passante para fixação através de parafuso de contraporca M12 nas paletes da grelha são fornecidos na parte inferior. O furo de localização para o bocal de aperto K20 também já está feito no módulo. Com este módulo de aperto mecânico, são utilizadas as versões K10 e/ou K20 dos bicos de aperto. O ponto zero, a espada ou o mamilo de tamanho inferior podem ser utilizados, dependendo da aplicação. Este módulo de aperto pode ser utilizado a temperaturas ambientes de até ao máximo. 80°C.
