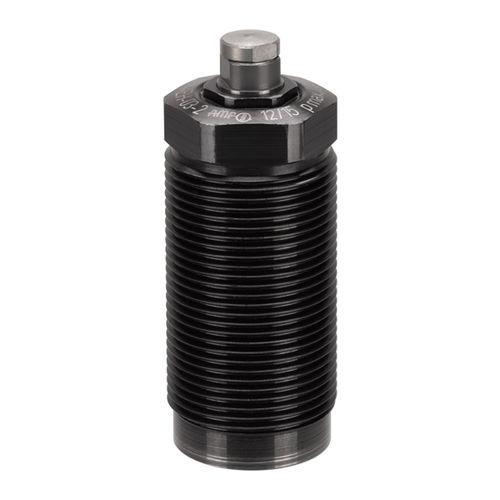

Cilindro hidráulico 6944EH

em açode fixaçãode cartucho

Corpo feito de aço, temperado e polido. Pino de suporte com caixa de rosca interna endurecida e retificada. Limpador para proteger contra sujidade e água de arrefecimento. Fornecimento de óleo através de canal de óleo no corpo de fixação. O elemento de suporte é utilizado como um suporte extra para evitar a flacidez e vibração de uma peça de trabalho. Elemento com alta capacidade de carga e baixa altura. Pressão de óleo: O êmbolo é retraído na posição normal. Quando é aplicada pressão, o pino de apoio avança com uma força de mola fraca contra a peça de trabalho inserida. A força da mola varia com o curso do pino. À medida que a pressão hidráulica aumenta, o pino de apoio é fixado hidraulicamente. Quando a pressão é libertada, o pino de suporte regressa à posição normal. Uma força de apoio muito elevada assegura uma óptima qualidade de fabrico. O pino de suporte deve ser protegido contra a entrada de sujidade e salpicos de água por um parafuso de ajuste. Ao colocar em funcionamento, certificar-se de que o sistema hidráulico está perfeitamente ventilado. Se não o fizer, pode causar a destruição do elemento de fixação pelo efeito de fuga de gasóleo. O orifício de ventilação deve ser ligado. Nenhum líquido refrigerante deve ser aspirado através deste. A força de apoio deve ser adaptada à força de aperto, a fim de absorver as forças de maquinação. A força de apoio deve ser sempre pelo menos duas vezes superior à força de aperto.
