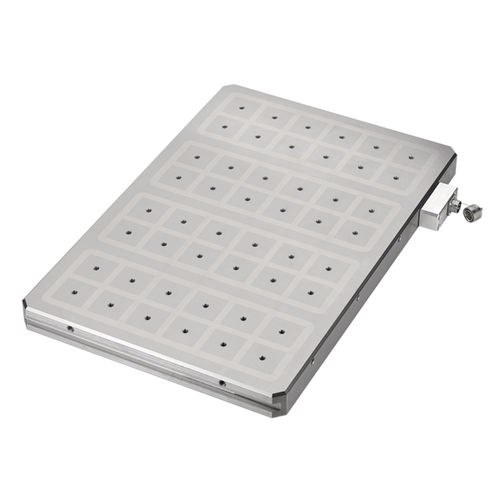

Placa de fixação quadrada 2950-50

magnética

Mandril magnético com tecnologia de pólo quadrado em desenho monobloco e forças de retenção muito fortes. Para posicionamento, fixação e maquinagem de materiais magnetizáveis. Em conjunto com extensões de postes também particularmente adequadas para a maquinação de peças em 5 lados. Mandril magnético com superfície metálica. Este desenho especial e de alta qualidade permite alcançar as forças de fixação mais fortes na tecnologia de fixação magnética com tecnologia de pólo quadrado. A força de retenção máxima declarada é especificada para a atribuição completa de todos os pólos. Uma vantagem particular é a concepção baixa de 43 mm. Isto permite que o peso morto seja muito baixo e reduz consideravelmente a carga da mesa da máquina. Em caso de possíveis danos na superfície, esta pode ser retrabalhada até 4 mm, a fim de restaurar a qualidade original da superfície. Os mandris magnéticos têm uma tolerância de altura de + / - 0,02 mm no estado entregue, mas uma tolerância de altura ainda menor pode ser oferecida em qualquer altura, a pedido. O contacto da ficha para a unidade de controlo é uma ficha resistente à água, incluindo a tampa de protecção. As forças de retenção óptimas são atingidas a partir de uma peça de trabalho e espessura de material superior a 12 mm. Também está disponível uma ranhura de fixação em ambos os lados das faces para fixação à mesa da máquina. Furos de montagem podem também ser incorporados no mandril magnético. Para tal, é necessário um plano de perfuração na AMF. A rosca interna M8 para fixação da extensão do pólo é directamente alinhada centralmente - sem uma bucha roscada - em cada pólo.
