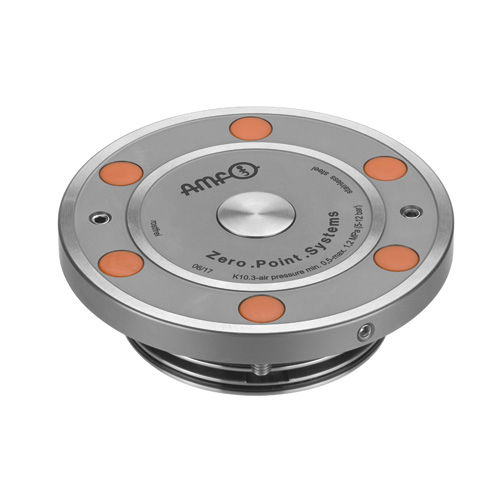

Cilindro de fixação ponto zero redondo 6111LA-10-05

Módulo de fixação de montagem com fechamento central para soluções automatizadas Abertura pneumática. Descarga pneumática. Pressão operacional de abertura: mín. 5 bar - máx. 12 bar. Tampa e pistão endurecidos. Precisão de repetição < 0,005 mm. Com controle de bloqueio (pneum.), controle de abertura (pneum.) e controle de apoio (pneum.). Sistema de fixação de ponto zero para soluções de automatização para a fixação otimizada em termos do tempo de preparação com e sem maquinário. Observação: Fecho central acionado por força de mola para proteção do módulo de fixação. A fixação e montagem do pino de fixação é realizada através do parafuso de cabeça escareada DIN ISO M8. Controle de bloqueio: pressão de acumulação com o módulo de fixação bloqueado, fluxo com o módulo de fixação aberto. Controle de abertura: pressão de acumulação com o módulo de fixação aberto, fluxo com o módulo de fixação bloqueado. Controle de apoio através da função de evacuação: pressão de acumulação com o palete de troca pousado. O módulo de fixação é pneumaticamente aberto e mecanicamente bloqueado através da força de mola. A desconexão subsequente do canal de pressão é possível a qualquer momento (o módulo de fixação foi apertado sem pressão). O módulo de fixação tem cinco conexões: 1 = Abertura pneum. 3 = Descarga pneum. 4 = Entrada do controle de abertura pneum. 5 = evacuação 8 = Entrada do controle de bloqueio pneum. * Preste atenção nas instruções de montagem.
