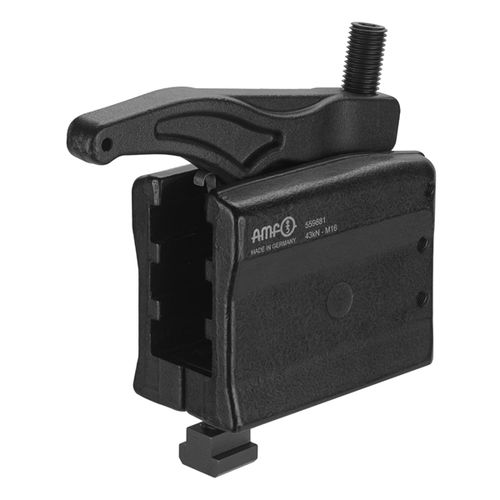

Grampo mecânico 7630

para peças a usinarem açoajustável

Tensor de força em 3 níveis Em aço temperado ligado, forjado e galvanizado em preto. Completo com elemento de suporte de 3 níveis, unidade de fechamento e conjunto de fixação 7630BFS. Ponta de pressão em variante lisa e estriada, disponível opcionalmente. Aplicação: 1. Colocar o elemento de suporte na mesa da ferramenta e fixar com esforço de torção Md especificado. 2. Colocar o braço de fixação na posição pretendida. 3. Ao ativar os parafusos de ajuste, a peça é apertada. Observação: - A carga máx. pode divergir, dependendo da fixação e do estado da rosca (lubrificação). - Para reduzir o desgaste do parafuso de ajuste, recomendamos a aplicação do lubrificante de roscas AMF nº 6339. Ela possui uma combinação com ação sinérgica de lubrificantes sólidos altamente ativos, sendo também resistente ao calor e à lavagem. - Utilize o respectivo conjunto de fixação nº 7630BFS. - Inadequado para aplicação em máquinas e prensas de moldagem por injeção e de fundição sob pressão. Vantagens: - Segurança contra perdas por meio de pino roscado em todos os níveis - intervalo de ajuste gradual triplo - altas forças de aperto de 22 kN - 49 kN - ajustável de forma gradual em altura e comprimento - devido à construção muito robusta, é possível uma fixação rápida e descomplicada - montagem simples dos elementos - aplicação em ranhuras em T 14 - 28 mm ou placas de grade M12, M16, M20 - 2 variantes de pontas de pressão
