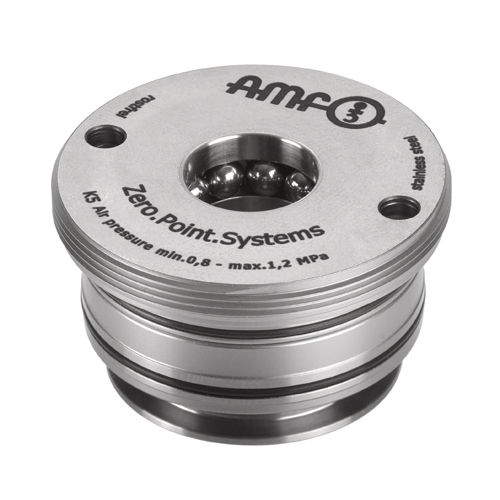

Sistema de centragem e fixação ponto zero modular 6103LA-5

Abertura pneumática. Descarga pneumática. Pressão operacional de abertura: mín. 8 bar - máx. 12 bar Pressão operacional de retensionamento (Turbo): mín. 5 bar - máx. 6 bar Tampa e pistão endurecidos. Precisão de repetição < 0,005 mm. Com controle de bloqueio (pneum.), controle de abertura (pneum.) e controle de apoio (pneum.). Concepção: Descarga centralizada, controle de apoio, controle de abertura e de bloqueio. Aplicação: Sistema de fixação de ponto zero para soluções de automatização para a fixação otimizada em termos do tempo de preparação com e sem maquinário. Observação: Controle de bloqueio: pressão de acumulação com o módulo de fixação bloqueado, fluxo com o módulo de fixação aberto. Controle de abertura: pressão de acumulação com o módulo de fixação aberto, fluxo com o módulo de fixação bloqueado. O módulo de fixação de montagem é pneumaticamente aberto e mecanicamente bloqueado através da força de mola. Para atingir as forças de tração e bloqueio indicadas este deve ser retensionado pneumaticamente a curto prazo (Turbo) (5). A desconexão subsequente do canal de pressão é possível a qualquer momento (o módulo foi apertado sem pressão). A superfície da caixa de montagem serve de superfície de sustentação. É recomendado o uso de um amplificador de pressão 6370ZVL. O módulo de fixação tem cinco conexões: 1 = abertura pneum. 3 = descarga pneum. 4 = controle de abertura pneum. da entrada 5 = retensionamento pneum. 8 = controle de bloqueio pneum. da entrada * Preste atenção nas instruções de montagem. Sob consulta: - Desenho de montagem
