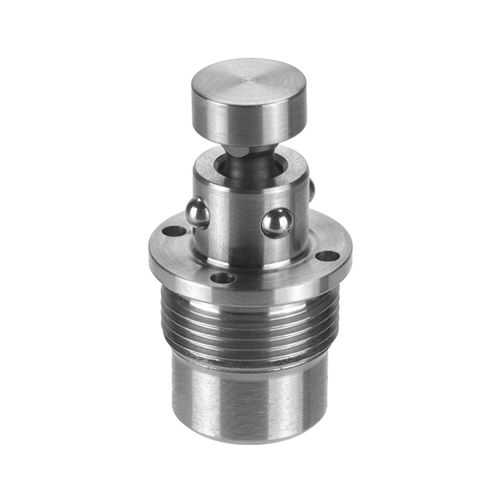

Dispositivo de aperto modular 6214M-01

mecânicocorpo com rosca

Abertura mecânica. Caixa e pistão endurecidos. Precisão de repetição < 0,1 mm. Aplicação: Sistema de fixação de ponto zero mecânico para a fixação otimizada em termos do tempo de configuração sem maquinário. Observação: O sistema de fixação de ponto zero mecânico é aberto através da pressão do botão de acionamento por meio de força manual. O bloqueio é realizado mecanicamente através da força de mola. Não é necessária uma ferramenta para este efeito. A placa de base na qual o módulo de fixação é parafusado serve como superfície de sustentação. Um pino de atuação estendido com uma altura de 20 mm pode ser encontrado sob o código nº 561391. Ferramenta de montagem adequada está disponível através do código nº 559439. Números de encomenda das buchas de fixação: 559092 e 559093. * Preste atenção nas instruções de montagem. Sob consulta: - Esquemas de montagem
