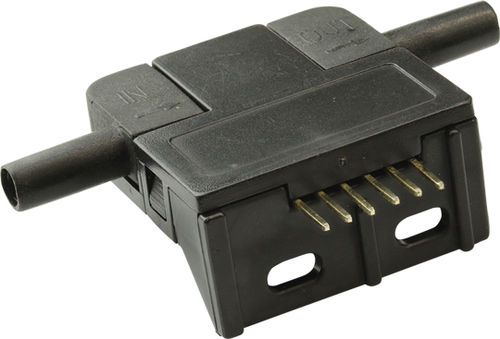

Medidor de vazão mássica termal PFLOW10U-2210

de massapara arpara água

PFLOW: Sensores de fluxo de ar de massa OEM MEMS para aplicações médicas e de controle de processos Com alta resistência a obstruções e choques de pressão PEWATRON lançou o novo sensor de fluxo de ar de massa MEMS PFLOW, que incorpora as mais recentes inovações MEMS e microeletrônica. O sensor PFLOW tem uma resistência muito elevada à obstrução e ao choque de pressão. Devido ao inovador projeto de isolamento térmico MEMS, não requer membranas finas frágeis ou cavidades superficiais para isolamento térmico. O sensor tem uma sensibilidade muito alta em vazões baixas e, portanto, é perfeitamente adequado para aplicações médicas e avançadas dentro da indústria de processo. O molde sensor de fluxo consiste de duas termopilhas simetricamente posicionadas acima e abaixo de um elemento aquecedor que aquece as junções quentes. Cada termopilha consiste em 20 termopares em série para revelar o mais alto nível de sensibilidade. Quando um fluxo passa sobre o dado, as termopilhas geram uma tensão de saída proporcional ao gradiente de temperatura (assimétrico) entre a junção quente e fria devido ao efeito Seebeck. Caso o meio seja estático (sem fluxo), o perfil de temperatura de ambos - acima e abaixo - é simétrico. Cinco faixas de medição padrão são oferecidas de 0 a 10 SCCM até 0 a 2000 SCCM, bem como faixas específicas do cliente entre 10 e 2000 SCCM. A precisão é melhor que +/-2,0% FS, e a saída analógica compensada por temperatura (0...50°C) é altamente linear com o fluxo. A saída de tensão analógica está entre 1 e 5 VDC, e o sensor é resistente à condensação de água. O tempo de resposta é muito rápido, e cerca de 1-3 ms.
