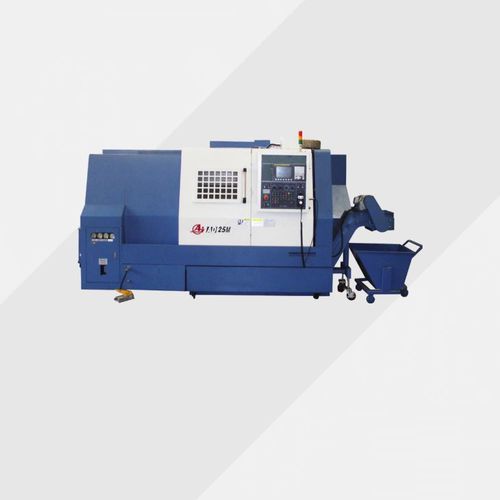

Torno CNC AD35

de 4 eixos12 ferramentaspara peças de grande diâmetro

Este centro de torneamento CNC foi projetado com estrutura de integração mecânica e elétrica, o layout é razoável e o espaço de cobertura é pequeno. O leito da máquina é inclinado (45 graus) e a estrutura em forma de caixa fundida com o material de ferro fundido resistente (HT300) por tecnologia de fundição de molde único, e processada pelo centro de usinagem pentaédrico importado de alta precisão usando o processamento de fixação único. O motor principal e o motor de alimentação são usados servo motor FANUC, fuso de esferas e guia linear patenteada HIWIN feita em Taiwan. O material do fuso é aço de liga de molibdênio cromado, a estrutura do fuso é fixa dianteira e suporte flutuante traseiro, e usando rolamentos de rolos cilíndricos de alta precisão grau P4 (JIS) de grande diâmetro e rolamentos de esferas de contato cônico de alta velocidade atinge radial e axial e carga sintética. O motor do fuso utiliza o último servo motor CA de alto desempenho de área ampla P18 da FANUC, velocidade sem degraus, e utiliza codificador de posição de alta precisão, o que faz o índice do fuso, o furo do fuso é de 62mm. Tanto o fuso de esferas como os rolamentos do fuso são usados rolamentos NSK fabricados no Japão. O cabeçote traseiro hidráulico padrão é equipado, mandril hidráulico é de 10 polegadas feito em Taiwan, torre adota a torre italiana de 12 estações de energia, ferramenta elétrica pode ser trocada em todas as posições desta torre. O sistema de controle CNC adota o internacionalmente aclamado sistema de controle FANUC 0i TF (também pode escolher outro sistema de acordo com o pedido do usuário).
