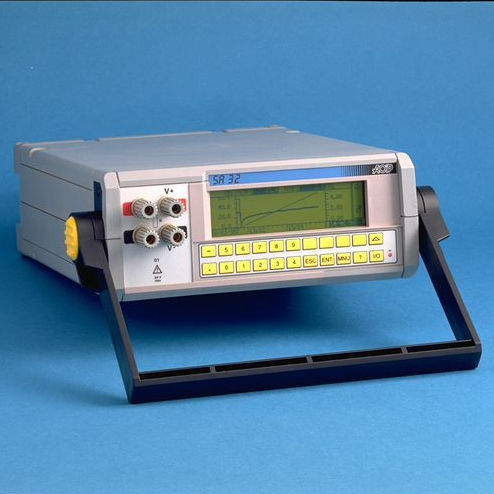

Sistema de aquisição de dados com saída analógica SA32

de temperaturade tensãomulticanal

O sistema de aquisição de dados analógicos SA 32 é dedicado à medição, monitorização e registo de sinais analógicos em 32 canais em 2 fios ou 8 canais em 4 fios. - Tensão: 0-10 V - Corrente: 0-20 e 4-20 mA com shunts externos - Termopares: Tipo K/T/J/S/B/N com ou sem compensação de junção fria - Resistência: 3000 Ω - RTD: Pt100 em 3 ou 4 fios - Contactos secos O sistema de aquisição de dados analógico SA 32 é dedicado à medição, monitorização e registo de sinais analógicos em 32 canais em 2 fios ou 8 canais em 4 fios. Concebido com flexibilidade e precisão, este sistema pode ser utilizado em inúmeras aplicações, no local ou em laboratório. O SA 32 permite a programação de 100 endereços, que podem ser definidos para medir canais reais (até 32 canais) ou canais virtuais utilizados para efetuar cálculos / funções matemáticas. Os canais de entrada são analisados por um circuito lógico CMOS. O varrimento é organizado em "tarefas" ou procedimentos de varrimento, definindo o que varrer (canais), como varrer (início e paragem do varrimento, velocidade de varrimento) e como processar os resultados (armazenamento em massa, saída RS 232). O utilizador tem acesso a 16 tarefas, ou seja, a 16 subgrupos de exploração diferentes. O registador de dados é completamente programável através do teclado e do menu de ajuda no ecrã, ou através da interface RS 232 utilizando o software LTC 32W fornecido com a unidade. O ecrã LCD retroiluminado mostra 2 canais simultaneamente em formato digital ou gráfico (definição de 150 pontos) numa base de tempo ajustável entre 1 s e 1 min. Também permite que o valor armazenado seja recuperado no ecrã para visualização em formato digital ou gráfico.
