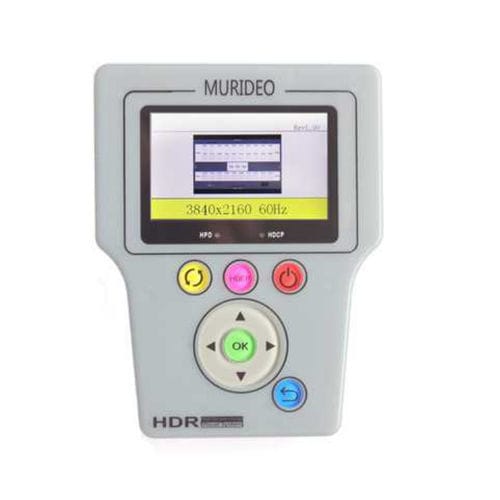

Analisador de sinal SIX series

de áudiopara testede cor

Analisa quaisquer sinais HDMI/DVI até 40 Gbps (7680x4320P60) Teste cabos HDMI/DVI até 40 Gbps, teste TMDS completo Visualizar conteúdo de vídeo de até 40 Gbps e informações de formato Análise e relatório do sistema de distribuição HDMI ao longo do tempo (minutos, horas, dias) até ao pixel Testes de confiança de áudio (2 canais e multicanal) Ferramentas e análise avançada de EDID Ler, escrever EDID Analisar sinais e metadados HDR Relatório e análise de InfoFrames Testador de HDCP - 2.3, 2.2, 1.4, Nenhum 8K@60 4:2:0 10-bit Resolução máxima Ligação de taxa fixa (FRL) Espaço de cor selecionável Gama completa RGB (0-255) SMPTE RGB (16-235) YC444, 422, 420 (16-235) Deteção automática (ler EDID - formato preferido do ecrã) Profundidade de bits elevada - suporte de 8, 10, 12 e 16 bits por pixel Suporte HDR (High Dynamic Range) Múltiplas memórias HDR HDR 10, 10+ HLG Teste Dolby Vision Memória HDR personalizada SUPORTE BT. 2020 Suporte para ampla gama de cores (WCG) Tipo de conteúdo HDCP selecionável Tipo 0 - O conteúdo do tipo 0 pode passar por qualquer versão do HDCP (1.X ou 2.X) - como 1080P - todo o conteúdo 1080P é do tipo 0 Tipo 1 - O conteúdo do tipo 1 requer obrigatoriamente Filmes HDCP UHD no tipo 1. Modo Scramble selecionável Selecionar 1 para testar taxas de caracteres TMDS >340 Mcsc (mais de 10,2 Gbps) Selecionar 0 para testar taxas de caracteres TMDS <340 Mcsc (menos de 10,2 Gbps) Nota: Codificação para redução de EMI/RFI. A codificação é efectuada em todos os três canais de dados - canais TMDS 0, 1 e 2. A redução de EMI/RFI no canal de relógio TMDS é conseguida através da redução da frequência do relógio para um quarto e da redução da amplitude do relógio. Por defeito, a codificação é activada no HDMI 2.0 em taxas de bits TMDS superiores a 3,4 Gbps a 6,0 Gbps. A Fonte ativa a codificação para taxas TMDS inferiores a 3,4 Gbps se tanto a Fonte como o Dissipador suportarem
