Amplificador de potência PA7 series

operacionalhíbridoisolado

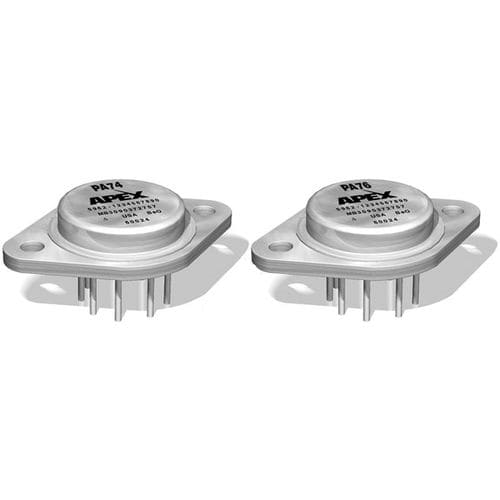

O PA74 é um amplificador operacional de dupla potência com 2,5A x 2 de corrente de saída contínua em fontes simples de 5V a 40V. O design do produto para o PA74 utiliza tecnologias monolíticas e híbridas, colocando dois ICs numa embalagem metálica TO-3 de 8 pinos, hermeticamente isolada e selada eletricamente. O resultado é uma solução económica para aplicações que requerem múltiplos amplificadores por placa ou configurações em modo ponte. Os CIs que compõem o PA74 foram concebidos com estágios duplos de entrada e saída para alcançar as características de entrada e saída desejadas. O estágio de entrada utiliza um amplificador de potência duplo num único CI que aciona os estágios de saída. Os estágios de saída são configurados em uma configuração de buffer de ganho unitário não inversor. Os estágios de saída do amplificador também são compensados para estabilidade, mas não são recomendados para uso como seguidores de ganho unitário. O PA74A é a versão de grau A que fornece 3A x 2 de corrente de saída e desempenho melhorado nas áreas de tensão de desvio e oscilação de tensão. O PA74M é a versão de grau militar não compatível.
