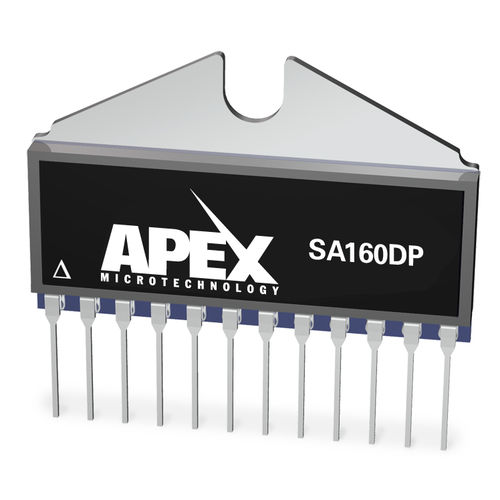

Amplificador de sinal SA160

de correntede comutaçãoclasse D

O SA160DP e o SA160DPA são amplificadores de "comutação" de classe D, em ponte H, completos e de baixo custo, para acionamento de motores do tipo escova e cargas reactivas. Estes amplificadores de ponte completa podem funcionar com alimentações simples até 80 V, fornecendo até 10 A de corrente de saída contínua com o modelo standard SA160DP e até 14 A contínuos com o SA160DPA de classe A. Como produtos de seguimento do driver de motor de ponte H SA60 da Apex Microtechnology, ambos os SA160DP/SA160DPA foram concebidos com RDS(ON) muito baixo, um valor típico de 140mΩ em toda a gama de temperaturas de funcionamento de -40°C a +85°C, resultando numa dissipação de calor quase 50% inferior. A frequência de comutação para o SA160DP/SA160DPA pode ser gerada internamente e é programável até 125kHz utilizando um condensador integrador externo. Ambos os dispositivos podem também ser controlados por sinais de comutação externos até 250kHz. O controlo simultâneo da direção e da amplitude pode ser conseguido utilizando um sinal PWM externo compatível com TTL. A potência fornecida à carga é de uns impressionantes 800W com uma eficiência de saída de 97% para a versão standard e até 1,2kW com o SA160DPA. Alojados na mesma embalagem PowerSIP de 12 pinos que o SA60, os SA160DP/SA160DPA são substitutos drop-in e compatíveis com os pinos.
