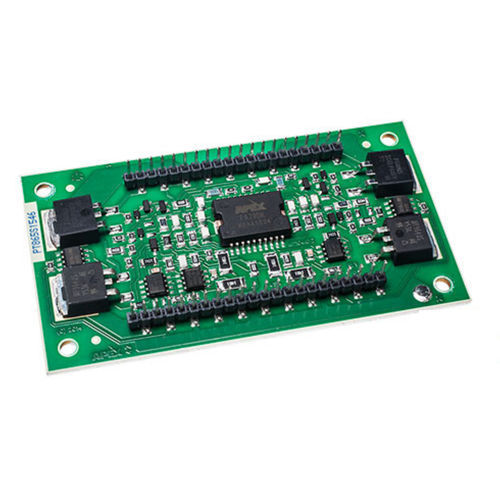

Amplificador de potência MP104

operacionalhíbridode alta tensão

O MP104 é um amplificador de potência de dois canais, de alta tensão e alta corrente de saída, destinado a dispositivos piezoeléctricos utilizados para acionar bicos de impressoras a jato de tinta. Baseado no Apex MP103, este híbrido de próxima geração referencia a saída à terra e não ao trilho de alimentação negativo, o que elimina a necessidade de uma alimentação negativa de alta corrente, reduzindo os requisitos de fontes de alimentação caras. A operação de tensão de alimentação total é um máximo de 180V com uma alimentação negativa de baixa corrente (=100mA) para a qualidade do sinal de saída, e a corrente de saída é >10A de pico por canal ao manter a área de operação segura (SOA). O MP104 também tem uma dissipação de potência interna máxima permitida alargada de 100W por canal; circuitos melhorados para proporcionar um desempenho equilibrado em cada canal; e uma redução da diafonia. controlador de impressora de jato de tinta de duplo canal de 10A, 160V Solução integrada de canal duplo de baixo custo Tensão de alimentação elevada de 160 V com carril negativo para a terra Corrente de saída de pico >10A por canal dentro do SOA Alta taxa de variação 50V/µs
