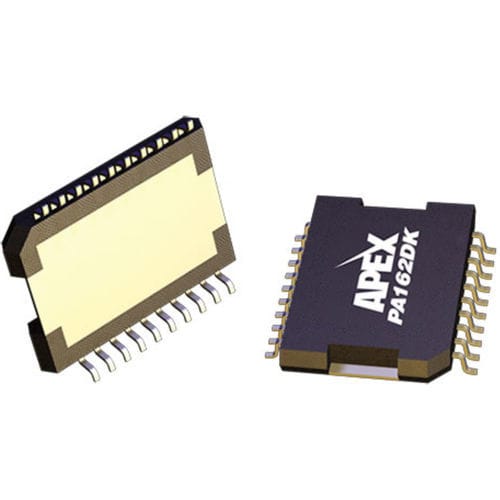

Amplificador de potência PA162

de correnteoperacionalhíbrido

O PA162 é um amplificador operacional de potência quádrupla com uma saída quádrupla de 1,5 A de corrente contínua com alimentação simples de 5 V a 40 V. O design do produto para o PA162 utiliza tecnologias monolíticas e híbridas, colocando dois CIs amplificadores duplos numa montagem de superfície PSOP de 20 pinos, pacote JEDEC MO-166-AB. O resultado é uma solução económica para aplicações que requerem múltiplos amplificadores por placa ou configurações de modo de ponte. Quatro amplificadores independentes, associados a uma corrente quiescente baixa e a uma THD muito baixa, fazem deste um amplificador áudio de 4 canais com baixa distorção ideal para aplicações como computadores portáteis e altifalantes de computador. O desligamento térmico integrado permite que o PA162 se autoproteja contra sobrecargas térmicas. É necessário ter cuidado para observar a curva da área de funcionamento seguro (SOA) e um dissipador de calor adequado garantirá a máxima fiabilidade. A ampla faixa de entrada de modo comum inclui o trilho negativo, facilitando as aplicações de alimentação única. Isto permite que uma entrada baseada na terra conduza um amplificador de alimentação única com a terra a atuar como a segunda ou última alimentação do amplificador.
