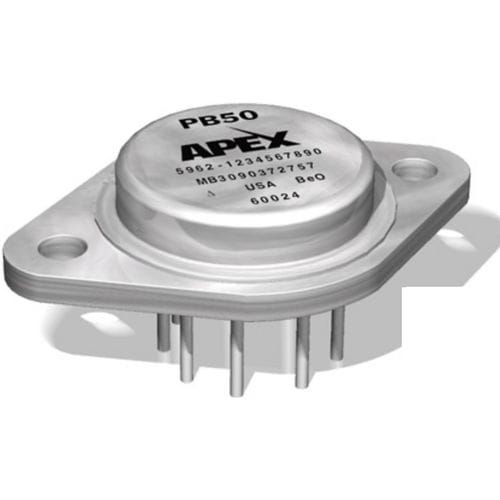

Amplificador de sinal PB50

de potênciade correntede tensão

O PB50 é um amplificador de reforço de potência de 2A, 200V, concebido para fornecer ganho de tensão e corrente para um amplificador operacional de pequeno sinal e de uso geral. Ao utilizar o amplificador de potência PB50 no circuito de realimentação de um amplificador de condutor, o amplificador composto resultante tem a precisão do condutor com a gama de tensão de saída alargada e a capacidade de corrente do amplificador de potência. O PB50 também pode ser utilizado sem um amplificador de driver em algumas aplicações, necessitando apenas de uma resistência externa de limite de corrente para funcionar corretamente. A compensação não é necessária para a maioria das configurações de driver/ganho, mas pode ser realizada com um único condensador externo. Embora o amplificador de potência possa ser configurado de forma bastante simples, é fornecida uma enorme flexibilidade através da escolha do amplificador de driver, limite de corrente, tensão de alimentação, ganho de tensão e compensação. O PB50 é um produto de conceção híbrida alojado numa embalagem metálica TO-3 de 8 pinos, hermeticamente isolada e selada eletricamente. As aplicações visadas incluem instrumentação de alta tensão, transdutores electrostáticos e fontes de alimentação de deflexão e programáveis.
