Amplificador de corrente MP118

operacionalde mediçãopara temperatura

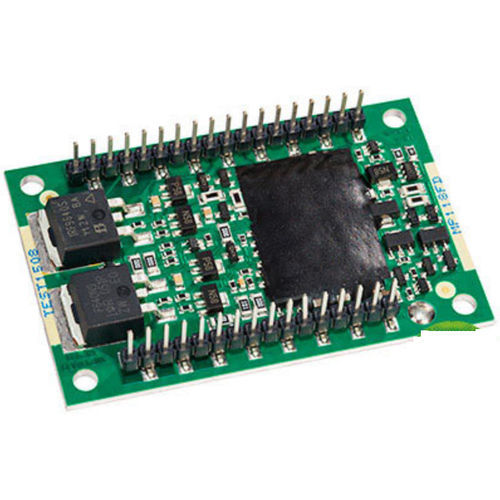

O MP118 é um amplificador operacional de baixa corrente quiescente e elevada dissipação de energia que integra várias novas camadas de proteção do circuito integrado, incluindo o encerramento por excesso de corrente. Concebido como um fator de forma de produto de estrutura aberta com uma pegada de apenas 26cm2 (4in2), o MP118FD apresenta apenas 25mA de corrente quiescente e é capaz de dissipar 100W de potência interna. Para além do desligamento por temperatura e do desligamento externo, o dispositivo oferece uma nova reviravolta que substitui a funcionalidade de limite de sobrecorrente pela capacidade de desligar completamente os controladores de saída do dispositivo quando colocados numa situação de sobrecorrente. Isto protegerá o amplificador de potência de stress excessivo devido a corrente excessiva e dissipação de energia insegura. O circuito de monitorização de temperatura integrado, também novo, permite que o MP118 desligue o sistema antes que possam ocorrer danos permanentes. Em termos de desempenho elétrico, o MP118 não desilude. O produto é compatível com fontes até 200V, é capaz de 10A de corrente de saída contínua, ou 12A PEAK, e tem uma largura de banda de potência de 140kHz. Proteção de encerramento por excesso de corrente Duas linhas de deteção de corrente devem ser ligadas diretamente através da resistência de deteção de corrente. Para que a proteção contra sobrecorrente funcione corretamente, o pino 28 deve ser ligado ao lado de saída do amplificador e o pino 27 deve ser ligado ao lado da carga da resistência de deteção de corrente RLIM, como se mostra na Figura 6. Esta ligação irá contornar quaisquer resistências parasitas RP, formadas por juntas de soquete e solda, bem como perdas internas do amplificador. A resistência de deteção de corrente não pode ser colocada em qualquer parte do circuito de saída, exceto onde indicado na figura. O valor da resistência de deteção de corrente
