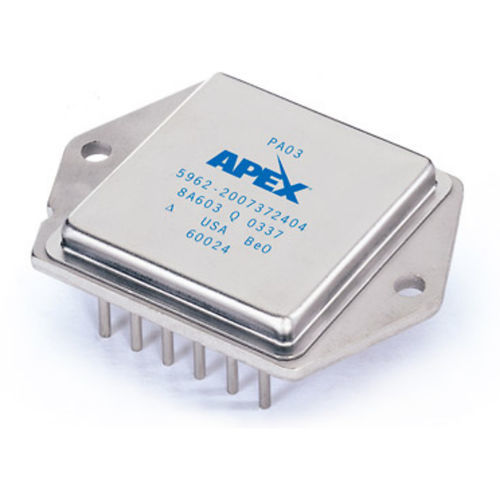

Amplificador de potência PA03

operacionalhíbridode alta corrente

O PA03 é um amplificador operacional de potência de 30 A e 150 V com capacidade para 500 Watts de dissipação de potência interna graças ao seu encapsulamento PowerDIP metálico de 12 pinos MO-127 hermeticamente fechado. A condutividade térmica superior do cobre permite potências substancialmente mais elevadas, enquanto a contagem de pinos proporciona características de controlo adicionais. O PA03 incorpora circuitos inovadores de limite de corrente para minimizar a dissipação de potência interna para uma curva que se aproxima da área de funcionamento seguro dos transístores de potência. O limite de corrente interno de 35A é complementado com deteção térmica que reduz o limite de corrente à medida que a temperatura do substrato aumenta. Além disso, um subcircuito monitoriza as temperaturas reais da junção e, com um tempo de resposta inferior a dez milissegundos, reduz ainda mais o limite de corrente para manter a temperatura da junção a 175°C. O PA03A é a versão de grau A para proporcionar um melhor desempenho nas áreas de tensão de desvio, corrente de polarização e corrente de desvio.
