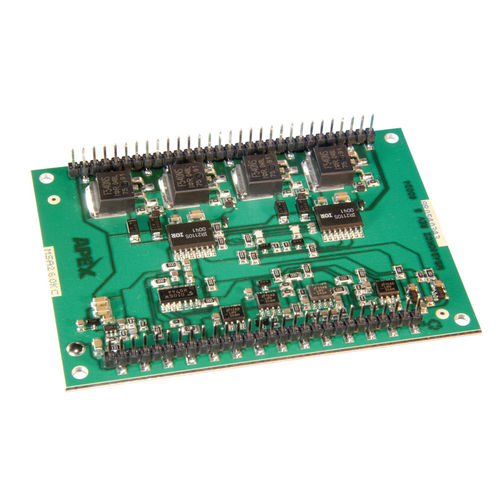

Amplificador de corrente MSA260

comparadorde comutaçãoprogramável

O MSA260 é um amplificador de modulação de largura de impulsos (PWM) de 20A (30A PEAK), 450V, construído como um módulo de montagem em superfície, de "estrutura aberta" ao nível da placa, para fornecer uma solução rentável para aplicações de controlo de motores. O MSA260 oferece um desempenho excecional que rivaliza com componentes híbridos mais tradicionais e mais caros e pode revelar-se uma excelente substituição quando os ambientes de funcionamento são menos rigorosos. O MSA260 é um amplificador PWM completo que inclui um oscilador, comparador, amplificador de erro, comparadores de limite de corrente, uma referência de 5V, um controlador inteligente e um circuito de saída IGBT de ponte completa. Uma frequência de comutação variável é programável pelo utilizador até 50kHz. O MSA260 é construído sobre um substrato termicamente condutor, mas eletricamente isolante, que pode ser montado diretamente num dissipador de calor.
