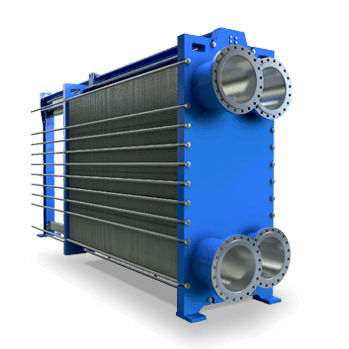

Trocador de calor de placas Schmidt® SIGMA
líquido-líquidode líquido-gásgás-gás

trocador de calor de placas
trocador de calor de placas
trocador de calor de placas
trocador de calor de placas
Guardar nos favoritos
Comparar


Características

Tipo
de placas
Fluidos
líquido-líquido, de líquido-gás, gás-gás
Material
em aço inoxidável, em titânio, em níquel
Outras características
compacto, de alta pressão, resfriador de água, sanitário, de baixa pressão, resfriador de gás, de elevado desempenho, refrigerado a ar, resistente à corrosão, sob medida, resistente à água do mar, para altas temperaturas, de condensação, para fluidos corrosivos, de condensação por água
Aplicações
para aplicações marítimas, industrial, para produtos viscosos, para a indústria alimentícia, para águas residuais, para processo de pasteurização, para a indústria do papel, para recuperação de calor de gases de escape, para a indústria do plástico, para bomba de calor, para a indústria química, para a indústria farmacêutica, para a indústria petroquímica, de vaporização, para refrigeração, para circuito hidráulico, de dessalinização, para tratamento de água, para a indústria de alimentos e bebidas, para piscina, de superfície
Potência

MÁX: 10.000.000 W
(34.121.400 BTU/h)

MÍN: 0 W
(0 BTU/h)

Pressão de trabalho

MÁX: 30 bar
(435,11 psi)

MÍN: 0 bar
(0 psi)

Temperatura

MÁX: 200 °C
(392 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Os permutadores de calor de placas utilizam placas onduladas empilhadas entre uma placa de pressão fixa e uma placa de pressão móvel. Como praticamente todo o material é utilizado para a transferência de calor, os permutadores de calor de placas podem ter grandes quantidades de superfície efectiva de transferência de calor numa pequena área. Não é invulgar que um permutador de calor de placas tenha a mesma capacidade térmica que um casco e tubo cinco vezes maior. Os nossos permutadores de calor de placas incorporam caraterísticas de conceção superiores para garantir um desempenho a longo prazo e a satisfação do cliente. Notas de desempenho O padrão único de ondulação pressionado em cada placa produz a taxa global de transferência de calor mais elevada, assegurando um fluxo turbulento e uma excelente distribuição do fluido em toda a superfície O verdadeiro fluxo em contracorrente e a elevada taxa de transferência de calor permitem que os nossos permutadores de calor de placas lidem economicamente com requisitos de aproximação a temperaturas próximas As juntas da mais alta qualidade encaixam com precisão nas ranhuras das placas para uma vedação positiva e facilidade de manutenção O design superior da junta de encaixe garante um ajuste correto durante o fecho da unidade O design de vedação dupla evita a possibilidade de misturar os dois fluidos do processo; a funcionalidade de deteção de fugas garante que qualquer fuga é para a atmosfera O hardware revestido a zinco proporciona uma longa vida útil Construção totalmente aparafusada para facilitar a manutenção A baixa retenção volumétrica de fluido proporciona uma resposta mais rápida às necessidades de aquecimento e arrefecimento, reduzindo simultaneamente os custos dos fluidos de processo mais dispendiosos Facilmente expansível para maiores capacidades ou aplicações totalmente novas Disponível numa variedade de tamanhos de placas para aplicações industriais, AVAC, energia ou indústria alimentar Disponível numa variedade de tamanhos de placas para aplicações industriais, de AVAC, de energia ou da indústria alimentar

---
