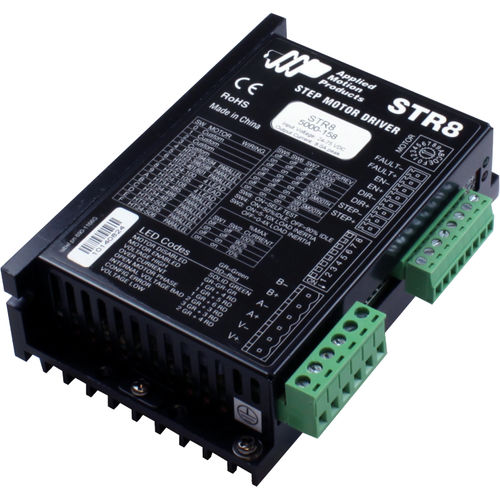

Conversor de DC de passo STR series

bifásicocompacto

- Amortecimento electrónico (anti-ressonância) - Microstepping & emulação microstep - Perfil de movimentação auto-teste integrado - Entradas passo & direção - CW Pulso/CCW operação de pulso - Redução de corrente inactiva - Filtro de entrada digital selecionável O STR8 stepper drive é um compacto, potente e digital step & direction drive, ótimo para aplicações OEM que requerem controle básico de passo & direção de um motor passo-a-passo de 2 fases. O STR8 produz até 8 A/fase para o motor de passo, e é compatível com uma variedade de motores de passo bifásico que foram selecionados para otimizar o desempenho tanto do acionamento quanto do motor. O accionamento STR8 apresenta um avançado desempenho de microstepping e um sofisticado controlo de corrente com anti-ressonância. A anti-ressonância amortece eletronicamente as ressonâncias do motor e do sistema, o que melhora a suavidade do motor e o torque em uma ampla faixa de velocidades. Cada accionamento do motor de passo STR8 funciona no modo Passo & Direcção ou no modo de controlo Impulso/Pulso. A selecção entre estes dois modos é feita movendo um jumper localizado por baixo da tampa do accionamento. Cada accionamento STR8 pode micro-passo até 20.000 passos/rev com um motor de passo de 1,8º (passo 1/100), e pode mesmo micro-passo do motor de passo quando os impulsos de comando são de baixa resolução. Esta característica é chamada de Emulação Microstep. Toda a configuração do acionamento é feita através de dip switches e um interruptor rotativo no lado do acionamento, incluindo seleção do motor, corrente de funcionamento, corrente ociosa e resolução dos passos.
