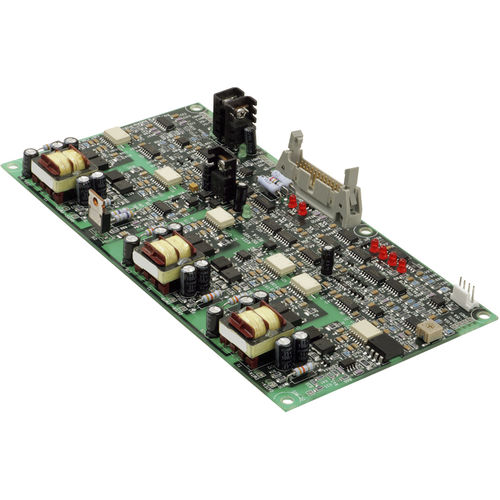

Gate driver IGBT BAP-1491

SCRopto-isoladoisolado

BAP-1491 Condutor IGBT de Colina Completa Placa de accionamento do portão para inversores trifásicos e de ponte completa CARACTERÍSTICAS INCLUEM - Inclui Quatro Controladores de Porta SCR Individuais - Entrada única de 24VDC - Interface com o cliente opto-isolado - SCR Opção de detecção de curto-circuito - Opção Snubber On-Board - Design Robusto (Mil-STD Shock & Vibe) - 60 ou 400 Hz Operação CANDIDATURAS - Interruptores de Transferência AC - Controles do aquecedor - Interruptores de Estado Sólido AC - Eletro-Mecânico - Substituição de interruptores A placa de transmissão de porta isolada BAP-1491 (IGBT) discutida nesta folha de dados/nota de aplicação fornece uma interface segura, confiável e isolada entre a lógica de controle e um estágio de energia baseado em IGBT. Com o mínimo tempo e custo de desenvolvimento, um inversor eficaz pode ser projetado e construído usando as técnicas descritas abaixo. Normalmente, a parte mais pouco fiável do design de um inversor é a fase de potência. Na maioria dos casos, se não em todos, isso se deve ao controle inadequado dos semicondutores de potência. O APS IGBT GDB é um design robusto (ver Figura 1 Diagrama de blocos) que oferece as características de proteção necessárias para garantir um estágio de potência confiável, incluindo: duas formas de proteção de sobrecorrente, proteção de ligação CC sobre tensão, proteção de sobre temperatura e bloqueio de subtensão. Também são fornecidas como sinais de feedback para a lógica de controle, representações isoladas, analógicas e em tempo real da corrente de saída de cada fase, a tensão do link CC e uma interface de sensor de temperatura que pode ser montada em um dissipador de calor.
